液面レベルモニターシステム

タンク内の液面をタッチパネル上にてモニタリングするシステムです。

●タンク容量が一目瞭然
●防爆対策が容易
●2種類のモニター表示
●パトランプパターンは10種類
●ブザー音量調整可能
●1〜4連ラインナップ

この製品へのよくあるご質問

    寸法図
    警報盤仕様
    検知管
    カラーチューブ

    寸法図

    警報盤仕様

    1連 2連 3連 4連
    型式 LMS-1 LMS-2 LMS-3 LMS-4
    製品番号 881171 881172 881173 881174
    エアー消費量〔L/min〕(ANR) 1.6 2.7 3.6 4.6
    消費電力〔W〕 34 35
    使用エア圧力〔MPa〕 0.3〜0.7
    一次側エア接続口 Rc1/4
    エアオペレート バルブ等への供給口 使用エア圧と同圧
    検知菅への供給圧〔MPa〕 0.05
    エア配管の仕様 φ８×φ６ナイロンチューブ(ハード仕様)
    エア配管の長さ〔m〕 Max.30
    液面レベルの検出範囲〔mm〕 １５０～１３００
    検知菅に対する検出精度〔%FS〕 ±2.3 [%FS] (±30 [mm]) ※周辺温度15℃の場合
    最小検出単位〔mm〕 6.6
    使用可能な液体 密度範囲：８００～１２００〔kg/㎥〕かつ検知菅(C1220T)を腐食させない液体　※1）、2）、3）

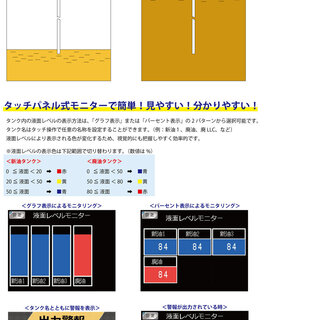

    タッチパネル上の表示パターン 棒グラフ表示／パーセント表示(1%単位)のいずれか
    使用環境温度 ０～３０
    液剤使用温度 ０～３０
    騒音レベル LEDパトライトのブザー音 Max.90
    質量（警報盤のみの重量） 11kg

    ※1) 粘度は検出精度には直接影響しないが、粘度が高くなることで検知管からの気泡の出方が遅くなり、測定圧力値（モニタリングしている液面レベルのバラツキが不安定となる。

    ※2) 気泡により影響のある液剤およびシステムには使用不可。

    ※3）比重の変動が大きい液体には使用不可。

    検知管

    製品番号 805146
    検知管の仕様

    ø8×ø6×約1300mm

    取付ネジ G3/4
