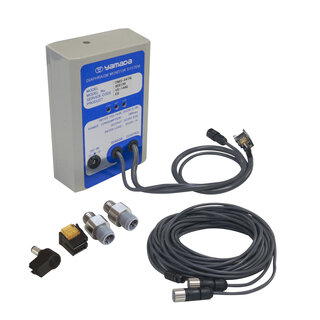

導電抵抗式ダイアフラム破損検知ユニット　DMS-24TN

WEBカタログ PDF版カタログ

取扱説明書・整備要領書・パーツリストダウンロード CADデータダウンロード

ダイアフラム（消耗品）が破損すると、排気口（サイレンサー部）からの液体噴出や、二次的な部品破損が生じる恐れがあります。
ダイアフラム破損検知ユニットは、ダイアフラム破損による液漏れをすばやく検知し、液体流出による二次トラブルを未然に防ぎます。

対応製品：NDP-20、NDP-25、NDP-32、NDP-40、NDP-50/500、NDP-80、NDP-20-E、NDP-25-E、NDP-40-E 、NDP-50-E/NDP-500-E、NDP-80-E

この製品へのよくあるご質問

仕様（パフォーマンスカーブ・寸法図）

型　式		DMS-24TN
品番		805139
定　格	電源電圧	DC 24V
	消費電力	Max. 19 W （ポンプコントローラMFC-24 使用時）
感度調整抵抗		0～50 MΩ
出力仕様		電源出力液体検出時OFF DC 24V 0.5A x 1系統
接点出力		液体検出警報接点出力: 液体検出時ON x 1系統
断線警報接点出力		電源コード断線時OFF x 1系統
接触抵抗		50 mΩ以下絶縁抵抗: 1000 MΩ 以上
耐電圧		AC 1000V 1 min
定格負荷		DC 32V 1A
接点電圧の最大値		AC 250V DC 250V 1A
耐環境性	使用周囲温度	0～50 °C（但し、氷結しないこと）
	使用周囲湿度	45～85% RH（但し、結露しないこと）
センサーコードクミタテ		約5m
コントローラ寸法		W90 x H140 x D55 mm
質　量		450 g

※ 導電性のない流体（50 MΩ以上）は検知できません。
※ 防爆仕様ではありません。
※ NDP-40、NDP-50へ取り付ける場合は、サイレンサーを金属製に変更する必要があります。
※ 本体部（エアチェンバー）に取り付け穴加工を必要としますので、ポンプのご注文時にご指定下さい。
　（センサー取り付け穴加工費は別途申し受けます。）
※ 小型サイズには取り付けできません。
