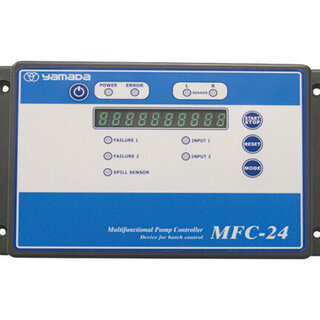

多機能ポンプコントローラー　MFC-24

WEBカタログ PDF版カタログ
取扱説明書・整備要領書・パーツリスト ダウンロード CADデータ ダウンロード

ポンプコントローラー（CE-124P）、LCD積算カウンターの機能を有しています。
●ダイアフラム破損検知ユニットとの組み合わせで、ダイアフラム破損による液漏れを検知、エラー出力が可能。
●ポンプのSTART/STOPが遠隔操作により可能。
●指定サイクル数での停止機能付き（99999999サイクルまで設定可能）。
●指定時間での停止機能付き（9999999秒まで設定可能）。

アクセサリー対応製品：NDP-20-E、25-E、40-E、50-E、80-E

この製品へのよくあるご質問

    仕様（パフォーマンスカーブ・寸法図）
    使用方法

    仕様（パフォーマンスカーブ・寸法図）

    型式 MFC-24
    製品番号 805196
    定格 電源電圧 DC 24V（20.4～26.4V）
    消費電力 10 W以下
    入力 センサー NPNオープンコレクタ入力
    リモート信号 無電圧接点またはオープンコレクタ入力（パルス・レベル設定可能）

    出力

    		 電磁弁 トランジスタ出力（DC 24V）max. 800 mA
    カウンタ
    アラーム
    ブザー 5V圧電ブザー　周波数1 kHz
    表示 積算表示 7セグメントLED 10桁
    メモリ 記憶機能 設定値、積算値（総積算値・積算値）
    外装 難燃性ABS
    耐環境性 動作周囲温度 0～50 °C（但し、氷結しないこと）
    本体寸法 W125.6 x H25 x D205.6 mm
    質量 300 g（本体のみ）

    使用方法

    センサー切替タイプ、タイマー切替タイプ、どちらのポンプにも対応します。 ダイアフラム破損検知、スピル（液漏れ）センサーを複数接続可能です。
