排気ガス排出システム排気レール

トロリーユニット 1500タイプ

【排気レールシステム】

排気レールシステムは車両が作業場内を移動しながら作業を行う車検システム等での使用を目的に設計されています。

排気ダクトとして機能する排気レールに吊り下げられた排気ホースユニットがレールの端から端まで移動、どの位置でも効果的な排気ガスの排出が行えます。

作業の開始時に排気ホースを車両の排気パイプにセットすれば 、車両が移動しても排気ホースユニットはレールにそって車両と一緒に移動、 車の移動に伴う排気ホースの着脱の手間が省けます。

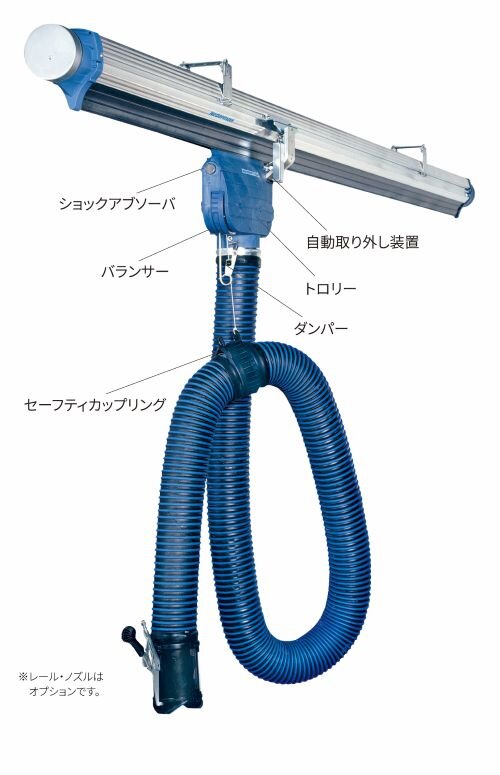

【トロリーユニット 1500タイプ】

大型車両向けのトロリーユニットで、静止状態・移動状態双方に使用が可能です。

排気ダクトとして機能する直線のレールに吊り下げられたトロリーユニット1500タイプはバランサー内蔵のトロリーで、ホース径も直径150mmと大口径により大量の排気ガスを効率よく回収・排出することができる最新のシステムです。

トロリーユニット1500は大型車両向け(静止状態・移動状態双方可能)のユニットで、バランサー、ショックアブソーバー等で構成されています。

レールの長さやノズルは、設置場所のレイアウトやマフラーの形状を確認の上選択してください。

この製品へのよくあるご質問

    仕様
    トロリーユニット
    自動取り外し装置
    セーフティカップリング

    仕様

    製品番号 型式

    トロリー

    ホース バランサー ダンパー セーフティ
    カップリング
    使用
    状態
    種類 長さ 直径
    H910920 HU-1500
    NRNDS
    1500 NR-CP 6 150

    移動

    H920020 HU-1500
    NFCBDS
    NFC-3

    上記トロリーユニット1500は大型車両向け(静止状態・移動状態双方可能)のユニットで、バランサー、ダンパー、ショックアブソーバー等で
    構成されています。レールの長さやノズルは、設置場所のレイアウトやマフラーの形状を確認の上選択して下さい。

    トロリーユニット


    バランサーをトロリーユニットに内臓、又、低摩擦ラバーシールの採用によりトロリーユニットの移動がとてもスムーズになりました。

    又、トロリー本体にはエンジニアリングプラスチックを採用、さらにペアリング内臓のローラーを採用し、トロリーの軽量化と強度のUPを実現しました。

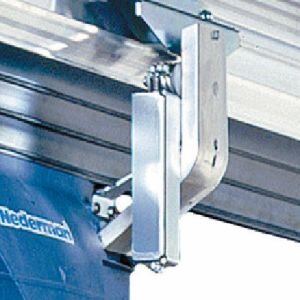

    自動取り外し装置


    移動する車両に使用する場合、オプションの自動取り外し装置を取り付けることにより、レールの端部、又はノズル取り外し装置に到達した場合、自動的にノズルのクランプが外れ、バランサーによりホースが元の場所に戻すことができます。

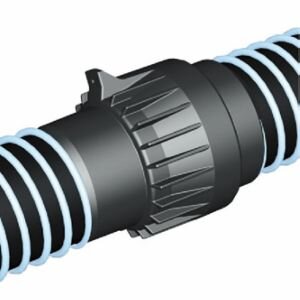

    セーフティカップリング


    手動 / 自動による切り離しが機能しなくなったり、ノズルが車両の一部に引っかかってしまった場合、ホースを分離させます。
