●レールユニット920
920排気レールシステムは、920レールユニットとトロリーユニットからなります。
さらにトロリーユニットは、カーディーラーなどでの使用を主とした自動車向けのユニット400と大型車両にも対応出来るユニット1500があり、用途に応じて選択することが出来ます。
■特長
排気レールシステム920シリーズは、従来のテクノレールとスライド式排気システムの2つの機種を統合した新しい排気レールシステムです。
複数のピットが並列して設置されているカーディーラーやカーショップ・整備工場等や、直線状にピットが設置されている車検場等あらゆる場所に対応する事が可能な画期的な排気レールシステムです。
この製品へのよくあるご質問
特長

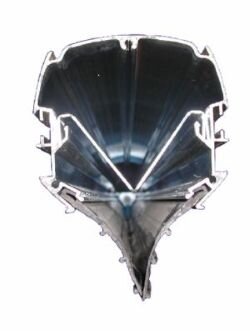

| レール | |
|
|
1ピースのアルミニウム製のレールを採用し、軽量化と充分な強度を確保しています。 又、レール内部の凹凸を少なくし従来の 製品に比べ圧力損失が少なくなりました。 レール長さは 30mまでは2.5m刻み、50mまで 5m 刻みのラインアップを用意 ｡あらゆるレイアウトに対応出来ます。 質量：6.7kg/m（ラバーシールを含む） 断面積：206cm2（内径φ160と同等） |
| レールブラケット | |
 |
レールブラケットを取付ける場合には、溝部にしっかり差込み固定金具（ひし型ナット付 ボルト）によりで確実に固定し完了、施工は大変簡単です。 |
| ラバーシール | |
 |
ラバーシールの施工は差込み式なので簡単に行えます。又、一度施工されたラバーシールは簡単に抜けることはありません。 材質：EPDMゴム 耐熱性：150℃（連続使用時） |

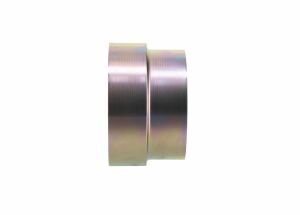

| レール両端部 | |
 |
レールの両端部はダクトの取付け、又はエンドカバーを取付けます。 |
| トロリーストップ | |
 |
トロリーストップはトロリー1500タイプ専用のオプションです。 |
| レールの延長 | |
 |
レ－ルを延長する場合には、レール部を連結させる、 左右2本のコネクターと3 本の スチールガイドピンにより正確に断面を接続し、 最後に上面にプレートを固定します。 |
