排気ガス排出システム排気レール

マグナシステム マグナトラック

【排気レールシステム】

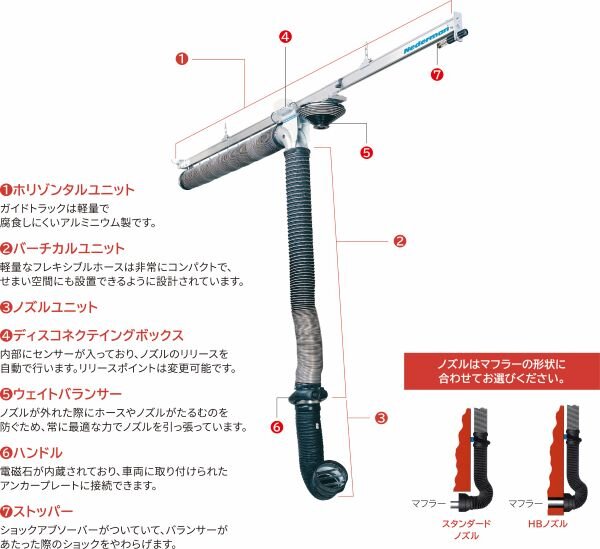

排気レールシステムは車両が作業場内を移動しながら作業を行う車検システム等での使用を目的に設計されています。

排気ダクトとして機能する排気レールに吊り下げられた排気ホースユニットがレールの端から端まで移動、どの位置でも効果的な排気ガスの排出が行えます。

作業の開始時に排気ホースを車両の排気パイプにセットすれば 、車両が移動しても排気ホースユニットはレールにそって車両と一緒に移動、 車の移動に伴う排気ホースの着脱の手間が省けます。

【マグナシステム マグナトラック】

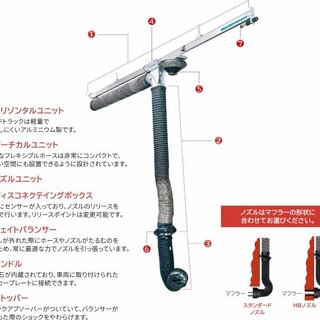

■特長

●車両が一台づtづ並列駐車している車庫に最適です。

●低い位置にマフラーが付いているあらゆる車両に適合します。

●電磁石により、車両側面に取り付けられたアンカープレートと排気ホースが固定されています。それによりノズルをマフラーに固定する必要がありません。

●ノズルはエクゾーストパイプに固定されないため車両が出勤する際自動的にマグネットのスイッチが切れ。ノズルは簡単に外されます。

この製品へのよくあるご質問

    製品特長
    仕様
    寸法図
    バーチカルユニット
    ノズルユニット
    ホリゾンタルユニット

    特長



    仕様

    使用電源 二次側電圧 使用環境 耐熱温度
    単相AC100/200V AC26V 温度:0~45℃
    (但し、結露しないこと)
    ノズル部:150℃以下

    寸法図

    寸法図

    設置例

    バーチカルユニット

    (バランサー・ホース・磁石付ハンドルのセット)

    製品番号 型 式 ホース径(mm) ホース長さ(m)
    H801764 MBU-160-3 160 3
    H801864 MBU-160-4 4
    H801564 MBU-130-3 130 3
    H801664 MBU-130-4 4

    ノズルユニット

    製品番号 型 式 ノズルタイプ ホース径(mm)
    H802164 MS-6 スタンダード 160
    H802264 MHB-6 HB タイプ
    H802364 MHB-5 130

    ホリゾンタルユニット

    (ガイドトラック・トランス・ホリゾンタルホース・取付金具のセット)

    製品番号 型式 ガイド長さ(m)
    H804164 MR-3.5 3.5
    H804264 MR-5.9 5.9
    H806864 MR-7.0 7.0
    H804364 MR-9.5 9.5
    H804464 MR-11.8 11.8
    H804564 MR-15.3 15.3
    H804664 MR-17.7 17.7
