各種ハンドグリースガンにお使いいただけるフレキシブルなホースタイプの
ノズルです。

給脂する機器のニップル形状(ハイドロリックタイプ、ボタンヘッドタイプ、
ピンタイプ)に合ったものをお選びください。

金属タイプのノズルをお探しの方はこちらをご覧ください。

ハイドロリックタイプへの給脂には、高圧対応のホースもご用意しております。
詳しくはこちらをご覧ください。

<注意とお願い>

ノズル交換時の注意はこちら(ガンからノズルを外す前に必ずお読み
ください)
マイクロホースの最小曲げ半径は35mmです。
それ以下の屈曲が発生した場合破損する恐れがあります。

■1分で分かる グリースガン・ルブリケーション機器

この製品へのよくあるご質問

    製品特長
    ハイドロリックニップル用
    ピンタイプ用
    ボタンヘッド用

    特長

    KH-16を除く各種ハンドグリースガンにご使用いただけるフレキシブルなホースです。


    ハイドロリックニップル用ピンタイプ用ボタンヘッド用をご用意しております。
    給脂する機器のニップル形状に合ったものをお選びください。
    ※JIS規格品以外のグリースニップル及び特殊形状のニップルに対応する製品はありません。


    製品のラインナップ及び仕様は各タブにてご確認ください。
    マイクロホースは21MPa以下でご使用ください。また、接続するハンドグリースガンの最高圧力を確認し、低い方の数値でご使用ください。

    下記の各種グリースニップルに対応するマイクロホースをご用意しております。
    給脂する機器のニップルの形状をご確認ください。
    ※弊社ではニップルの販売は行っておりません。


    ハイドロリックニップル(HYDRAULIC NIPPLE) JIS B 1575

    一般的にベアリングや軸受けなどの給油口に最も多く使用されているのがこのタイプです。
    ストレートタイプとアングルタイプがあります。
    注入口の寸法は全て同じですので、ヤマダのハイドロリックニップル用ノズルは、
    A、B、Cどのタイプにもご使用いただけます。


    ピンタイプニップル(PIN-TYPE FITTING)

    農機・鉄道車両などの給油口に多く使用されているのがこのタイプです。
    凹形状の内部に取付けられ上部に蓋がされている事もあります。


    ■ボタンヘッドニップル(BUTTONHEAD FITTING)

    土木・建設機械などの給油口に使用されているのがこのタイプです。
    標準タイプ・大型タイプの2種類のサイズがあり、それに合わせて口金の選択が必要です。
    ヤマダでは、それぞれのサイズに対応した製品をご用意しております。


    マイクロホースの取扱


    マイクロホースの選定

    「平行ねじのグリースニップルに合うタイプはどれですか?」
    「テーパーネジのグリースニップルにも使えますか?」
    「ねじサイズがR1/4のグリースニップルにも給脂できますか?」

    マイクロホースの選定において、このようなご質問を多く頂きますが、ねじの種類・サイズはマイクロホースの選定には影響しません。

    選定の際に重要なのは、「ニップル(給脂口)の形状」で、これはねじの種類やサイズにかかわらず、左記の通りJIS規格で統一されていますので、
    マイクロホース選定の際は、給脂する機器の「ニップル(給脂口)の形状」に対応する製品をお選びください。
    ※JIS規格品以外のグリースニップル及び特殊形状のニップルに対応する製品はありません。



    ハイドロリックニップル用

    ハイドロリックニップル(HYDRAULIC NIPPLE) JIS B 1575

    一般的にベアリングや軸受けなどの給油口に最も多く使用されているのがこのタイプです。
    ストレートタイプとアングルタイプがあります。
    注入口の寸法は全て同じですので、ヤマダのハイドロリックニップル用ノズルは、
    A、B、Cどのタイプにもご使用いただけます。


    ハイドロリックニップル用のマイクロホースです。


    ・3種類の長さからお選びいただけるSPK-3Cシリーズ
    ・ルブリケーター用高圧グリースガン(HPG-G)専用のSPK-5
    ・ホース先端に金属タイプのノズル(CNP-1)が付いたSPK-700E


    これら豊富なラインナップをご用意しております。


    SPK-5以外のマイクロホースは、KH-16(ワンハンドタイプのグリースガン)を除く全てのグリースガンにご使用いただけます。
    ※高圧グリースガン(HPG-G)にSPK-5以外のマイクロホースをお使いになりたい場合は、こちらをご覧ください。

    製品番号 型式 全長(mm) 質量(g) 寸法図/備考
    850666 SPK-3C 330 83

    850480 SPK-3C-1M 1030 132

    855271 SPK-3C-1.5M 1530 175

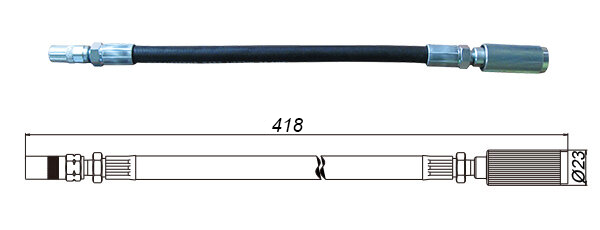

    850392 SPK-5 414 300

    備考:高圧グリースガン(HPG-G)専用

    851268 SPK-700E 705 160

    備考:先端部金属ノズル(CNP-1)仕様

    ピンタイプ用

    ピンタイプニップル(PIN-TYPE FITTING)

    農機・鉄道車両などの給油口に多く使用されているのがこのタイプです。
    凹形状の内部に取付けられ上部に蓋がされている事もあります。


    ピンタイプニップル用のマイクロホースです。

    2種類の長さをご用意しております。
    KH-16を除く各種ハンドグリースガンにご使用いただけます。
    ※高圧グリースガン(HPG-G)に取り付けてお使いになりたい場合は、こちらをご覧ください。

    製品番号 型式 全長(mm) 質量(g) 寸法図/備考
    850664 SPK-1C 355 141


    850478 SPK-1C-1M 1030 132


    ボタンヘッド用

    ■ボタンヘッドニップル(BUTTONHEAD FITTING)

    土木・建設機械などの給油口に使用されているのがこのタイプです。
    標準タイプ・大型タイプの2種類のサイズがあり、それに合わせて口金の選択が必要です。
    ヤマダでは、それぞれのサイズに対応した製品をご用意しております。


    ボタンヘッド用のマイクロホースです。

    サイズ(標準タイプ・大型タイプ)に合わせてお選びください。
    SPK-2Cは標準タイプ、SPK-20Cは大型タイプのボタンヘッドニップルへの給脂が可能です。詳しくはこちらをご覧ください。
    KH-16を除く各種ハンドグリースガンにご使用いただけます。
    ※高圧グリースガン(HPG-G)に取り付けてお使いになりたい場合は、こちらをご覧ください。

    製品番号 型式 全長(mm) 質量(g) 寸法図/備考

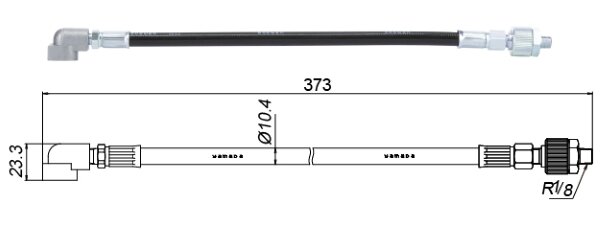

    855205 SPK-2C 373 152


    備考:標準タイプ用

    855206 SPK-2C-1M 1070 242


    備考:標準タイプ用

    850381 SPK-20C 377 320


    備考:大型タイプ用
