アクセサリー 一覧

ヤマダコーポレーションでは、より快適に、より便利に、より永く、ダイアフラムポンプをご利用いただけるようアクセサリーをご用意しております。
また、ご不明な点などございましたら、当社お問い合わせフォームもしくは担当営業にご相談ください。


おすすめアクセサリー

▼ 取付例


エアユニット

短管フランジ

M-P2675-67-2.jpg M-P2675-65.jpg

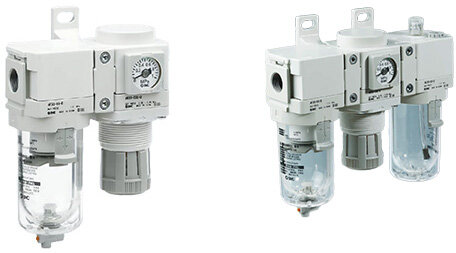

2点セット(エアフィルター +レギュレータ)
3点セット(エアフィルター +レギュレータ+ルブリケーター)


供給エアの水分・ゴミを取り除き、ポンプ機構を保護。

使用条件によりエアフィルター・レギュレータ又はエアフィルター・レギュレータ・ルブリケータがワンセットになっています。


ヤマダダイアフラムポンプは下記条件を除き、エア2点セットでの無給油運転が可能です。
●DP-10シリーズ、NDP-Hシリーズ
●1時間以上の連続運転が継続する場合
●70 °C以上の液体および環境での使用

※ 接続用の部材は、ご使用条件に合わせて別途ご準備ください。
※ ポンプに取り付ける場合は専用ブラケット、エアホースをご使用ください。

設備側との接続に合わせるための各種短管付フランジ。


種類: JIS、ANSI、JPIなど
材質: SUS304、SUS316、PP、PTFEなど

ポンプブラケット


フランジ取付を施した場合などに使用するポンプ用取付架台。


材質:SUS304

※ 設置用のアンカーボルトは、別途ご用意ください。

バックアップダイアフラム

▼ 取付例



対象機種:NDP-40~80
接液部材質PTFEをEPDMでバックアップ。

高い耐食性はそのままに、多くのメリットがあります。
●材料タンクからの押し込みが高くても使用可能
●通常のPTFEダイアフラムと比べて、寿命が長く、空運転にも強い
●センターホールが無いため、洗浄性が高く、コンタミの心配もありません。


リペアパーツキット

リペアパーツキットのメリット

内容

ReparePartsKit.jpg ACC_Repair.jpg


●部品の選別をする手間が省けます。
●個別に部品を購入するよりお買い得です。
●パッケージングされているので保管が楽です。

センサー・タイマー切替ポンプ用アクセサリー

多機能ポンプコントローラー

使用方法

型式名: MFC-24

製品番号: 805196

センサー切替タイプ、タイマー切替タイプ、どちらのポンプにも対応します。
ダイアフラム破損検知、スピル(液漏れ)センサーを複数接続可能です。



ポンプコントローラー(CE-124P)、LCD積算カウンターの機能を有しています。
●ダイアフラム破損検知ユニットとの組み合わせで、ダイアフラム破損による液漏れを検知、エラー出力が可能。
●ポンプのSTART/STOPが遠隔操作により可能。
●指定サイクル数での停止機能付き(99999999サイクルまで設定可能)。
●指定時間での停止機能付き(9999999秒まで設定可能)。

型 式 MFC-24
定 格 電源電圧 DC 24V(20.4~26.4V)
消費電力 10 W以下
入 力 センサー NPNオープンコレクタ入力
リモート信号 無電圧接点またはオープンコレクタ入力(パルス・レベル設定可能)
出 力 電磁弁 トランジスタ出力(DC 24V)max. 800 mA
カウンタ
アラーム
ブザー 5V圧電ブザー 周波数1 kHz
表 示 積算表示 7セグメントLED 10桁
メモリ 記憶機能 設定値、積算値(総積算値・積算値)
外 装 難燃性ABS
耐環境性 動作周囲温度 0~50 °C(但し、氷結しないこと)
本体寸法 W125.6 x H25 x D205.6 mm
質 量 300 g(本体のみ)

エア電磁弁 (NDP-Eシリーズ専用)

急速排気弁

型式/製品番号: SV-10-20-EF / 803587
型式/製品番号:
SV-20-25-E / 803733

型式/製品番号: SV-25-38-EF / 803588

型式/製品番号: SV-50-80-E / 803735

型式/製品番号: QV-2 / 804019
型式/製品番号: QV-4 / 804130

M-P2675-67-2.jpg M-P2675-65.jpg

NDP-Eシリーズに必要となるエア電磁弁です。
別途ご準備する場合は、ポンプの必要エア消費量を満たすものとし、3ポジション、5ポート、センターエキゾーストのものを選定してください。

NDP-Eで使用するアクセサリーです。
ポンプから電磁弁までのホース長さが1.5mを超える場合はご使用ください。
エアを瞬時に排気することができ、ダイアフラムを保護します。また、ダイアフラム破損時には電磁弁への流体の逆流を防止、流体汚染を最小限にします。

破損検知器

導電抵抗式ダイアフラム破損検知ユニット

型式名: DMS-24TN

製品番号: 805139


型 式 DMS-24TN
定 格 電源電圧 DC 24V
消費電力 Max. 19 W (ポンプコントローラMFC-24 使用時)
感度調整抵抗 0~50 MΩ
出力仕様 電源出力液体検出時OFF DC 24V 0.5A x 1系統
接点出力
液体検出警報接点出力: 液体検出時ON x 1系統
断線警報接点出力 電源コード断線時OFF x 1系統
接触抵抗 50 mΩ以下 絶縁抵抗: 1000 MΩ 以上
耐電圧
AC 1000V 1 min
定格負荷 DC 32V 1A
接点電圧の最大値 AC 250V DC 250V 1A
耐環境性 使用周囲温度 0~50 °C(但し、氷結しないこと)
使用周囲湿度 45~85% RH(但し、結露しないこと)
センサーコードクミタテ 約5m
コントローラ寸法 W90 x H140 x D55 mm
質 量 450 g

※ 導電性のない流体(50 MΩ以上)は検知できません。
※ 防爆仕様ではありません。
※ NDP-40、NDP-50へ取り付ける場合は、サイレンサーを金属製に変更する必要があります。
※ 本体部(エアチェンバー)に取り付け穴加工を必要としますので、ポンプのご注文時にご指定下さい。
 (センサー取り付け穴加工費は別途申し受けます。)
※ 小型サイズには取り付けできません。


ダイアフラム(消耗品)が破損すると、排気口(サイレンサー部)からの液体噴出や、二次的な部品破損が生じる恐れがあります。
ダイアフラム破損検知ユニットは、ダイアフラム破損による液漏れをすばやく検知し、液体流出による二次トラブルを未然に防ぎます。



その他の機器

エア式サイクルカウンター

異常停止バルブ

バージョンアップキット

型式名: NMC-ANS

製品番号: 803413

型式名: ESV-06

製品番号: 854006

型式名: VUK-225 / VUK-458

製品番号: 804066 / 804065

M-P2675-63.jpg EmStopValve.jpg vesionup_kit.jpg

ダイアフラムのPM管理(交換時期)が可能です。空気作動式のストロークカウンタ(8桁)です。ポンプに直
接取り付ける際は専用ブラケットもご用意しております。


※ 空運転時のカウントはできません。(リセット機能はありません。)
※ ダイアフラムポンプのエア切替部に、M5 x 0.8のネジ加工が必要になります。(取付穴加工費は別途申し受けます。)
※ 高速運転時はカウントしない場合もあります。

本製品は、生産設備のエア駆動機器全てに対応します。エア機器が作動している時、エア風量の急激な増加と作動異常によるエア圧の低下を検出し、エア源を遮断します。
液体が無くなった場合に起こる、ポンプの空運転を防止でき、ダイアフラムの早期破損対策に効果があります。


※ 適応ポンプサイズ:25以上

型 式 ESV-06
使用圧力 0.2~0.99 MPa
適用気体 エア・窒素(N2)ガス
エア入口 Rc 3/4
エア出口 Rc 3/4

ダイアフラムポンプが停止してしまった際に復帰させるアクセサリーです。
自動運転・無人運転などポンプが停止しては困る環境に高い効果があります。すでにご使用されているポンプへの取付も容易に行えます。
VUKをご採用の際は、スリーブ組立も同時に交換が必要です。



型 式 VUK-225 VUK-458
適 用 NDP-20/25シリーズ NDP-40/50/80シリーズ
供給空気圧 0.2~0.7 MPa
エアバルブ ノーマルオープン 3方弁
スリーブクミタテ 804739 804740

エア式液面コントローラー

型式名: SA-4150

製品番号: 480005


タンク内の液面を検出するエア駆動式の液面検知器です。
あらかじめ設定した上限・下限レベルの範囲でエア出力を出すことが可能。ポンプの自動運転が行えます。エア駆動式のため、エア駆動ポンプとの組み合わせによる設備の簡素化にもつながります。

 ◆ ダイアフラムポンプ各型式に対応するアクセサリーがわかる〈アクセサリー対応一覧表〉は下記よりダウンロードください。


icon_pdf.png  アクセサリー 対応一覧表ダウンロード
