RSA-780T、760T及び780R、760Rシリーズのオイルボトル内部膜（インジェクションボトル）の交換方法をご説明します。
各オイルボトル内に取り付けられているインジェクションボトルは消耗品です。使用に伴い、破損やオイル漏れが見られた場合は、下記の手順で交換してください。

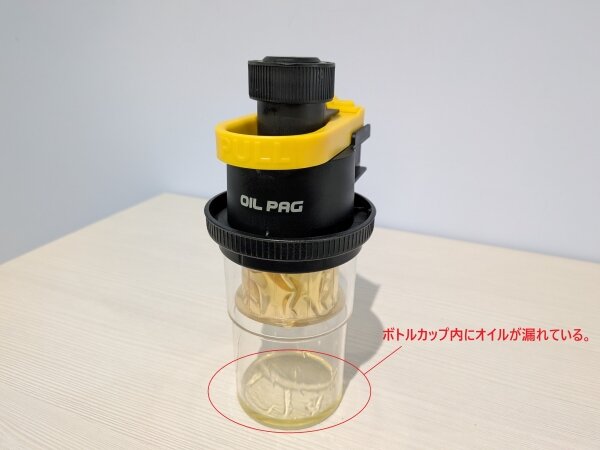

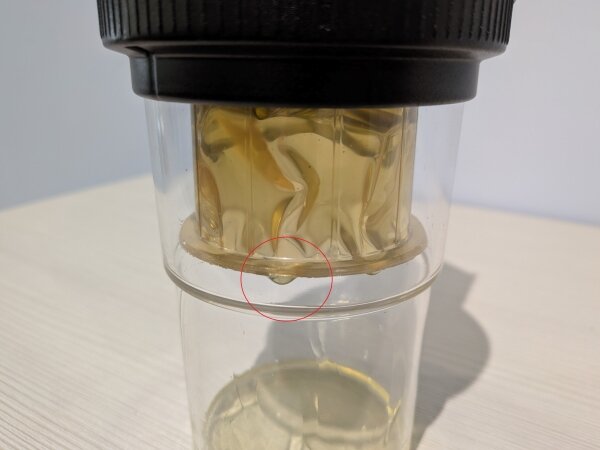

＜インジェクションボトルの交換が必要な例＞

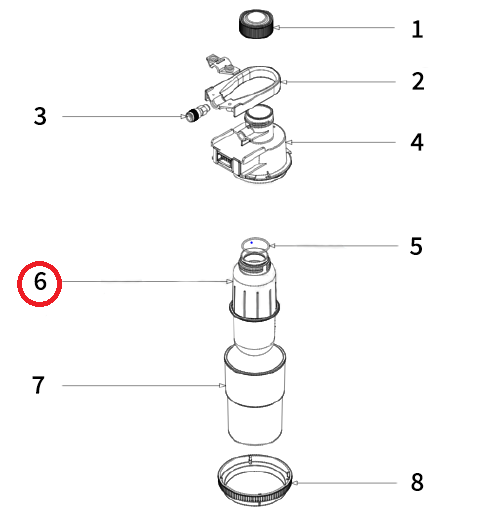

＜オイルボトル部品表＞
| No | 部品名 | UV用 | PAG用 | POE用 |
|---|---|---|---|---|
| - | ボトルAssy | T3903340 | T3902460 | 686721 |
| 1 | ボトルキャップ | T4800092（共通） | ||
| 2 | オープンクリップ | T4800097 | T4800096 | T4800095 |
| 3 | カプラー | T4210102（共通） | ||
| 4 | メインボディ | T4800089 | T4800088 | T4800090 |
| 5 | Oリング | T3903097（共通） | ||
| 6 | インジェクションボトル (No.5 Oリング付属) |
T3902647（共通） | ||
| 7 | ボトルカップ | T4800087（共通） | ||
| 8 | ケーシングナット | T4800086（共通） | ||
＜インジェクションボトル交換方法＞
 |
 |
 |
|

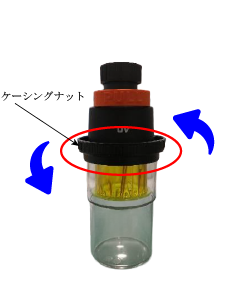

＜１＞ ケーシングナットを時計回りに回し、オイルボトルを分解します。 |
＜２＞ インジェクションボトルを時計回りに回し、取り外します。 |
＜３＞ 新しいインジェクションボトルを取り付け、ボトルカップ、ケーシングナットを＜１＞と逆の手順で取り付けます。しっかり締まっていることを確認し、回収機へセットしてください。 |
部品のご注文・お問い合わせにつきましては、製品をお買い上げの販売店、またはヤマダプロダクツサービスにて承っております。
