ウェイストオイルドレーナーカーサービス機器

マルチオイルチェンジャー MD-700DP

エア駆動ダイアフラムポンプを内蔵したオイルドレン兼用のオイルチェンジャーです。

受ける・・・RECEIVE

ドレンプラグより廃油を受ける。汚れの激しいエンジンオイルを残さず回収。

吸入する・・・SUCTION

下抜きでは不完全なエンジンは、上抜きで行うことができます。ダイレクトに特殊ノズルで抜取る方法と、チューブノズルで抜取る方法があります。

送る・・・TRANSFER

廃油は、専用タンク又はドラムに排出できます。

製品特長
仕様
ポンプ仕様
付属品
部品情報(油受け・カバー組立)
部品情報(台車組立)

特長

従来より大きく見やすい油面計 グレーチングや溝に脱落しにくい大型キャスターの採用

caster (1).jpg

仕様

製品番号 881140
型式 MD-700DP
性能 抜取量1.9L/min以上 排出量4.2L/min以上
容量(L) 55
本体寸法(mm) 全高:1128(最大:1739) 全幅:522 奥行:616
質量(kg) 約19

ポンプ仕様

製品番号 853654
型式 DP-10BAN
吐出量(mL/ストローク) 52(無負荷時)
供給エア圧力 最大0.7

付属品




MD-700_03 (1).jpg uwabuta (1).jpg nozzlecase (1).jpg

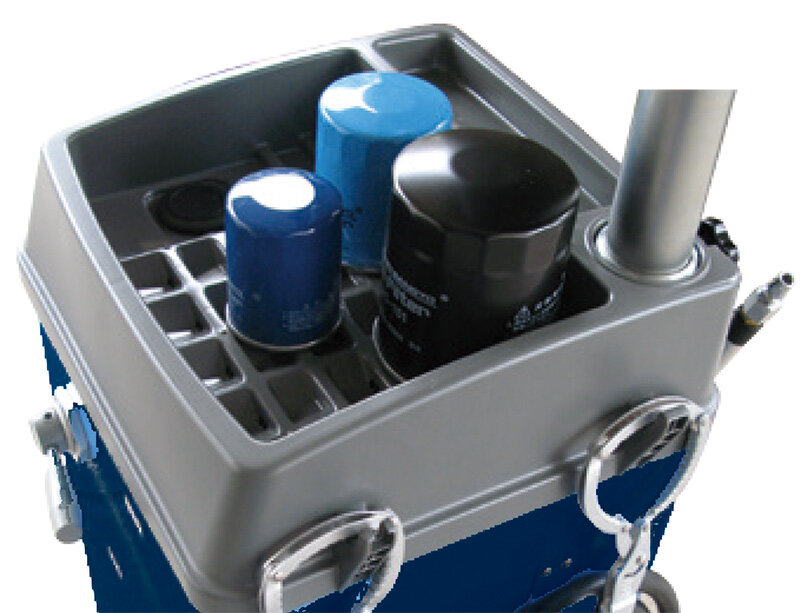

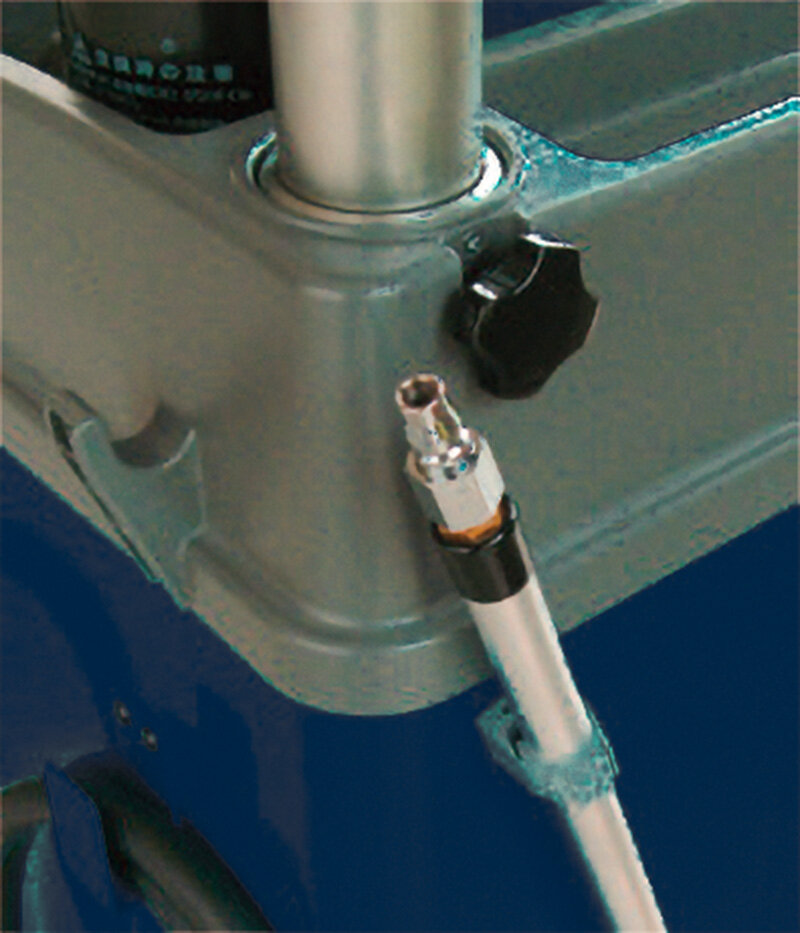

エアをカプラーに接続、レギュレーターの圧力を調整することでポンプをコントロールできます。 上蓋には充分な収納スペースとドレンもついています。 ドレンの高さ調節用クリップおよびノズルケース


MD-700_hose (1).jpg
kirikae (1).jpg

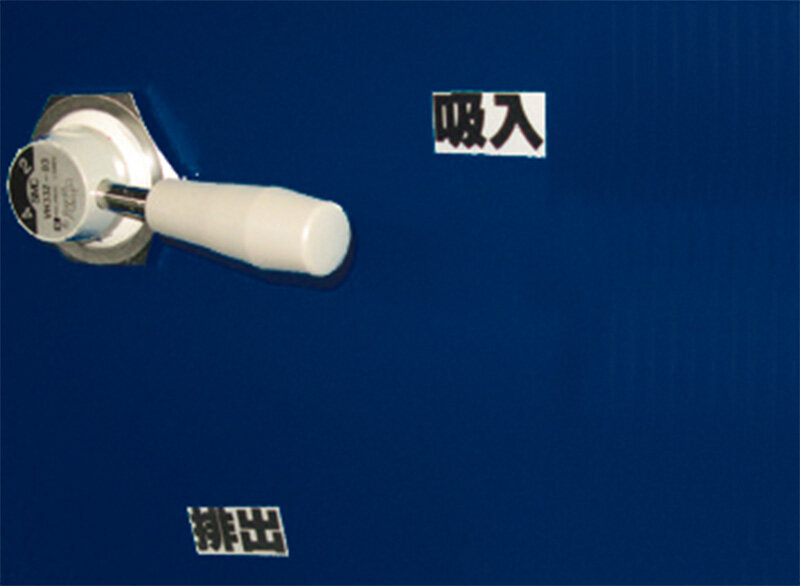

ホースの一部が透明で流れが見えます。 切替レバーの操作で、溜まったオイルの排出、
オイルの抜取りが行えます。

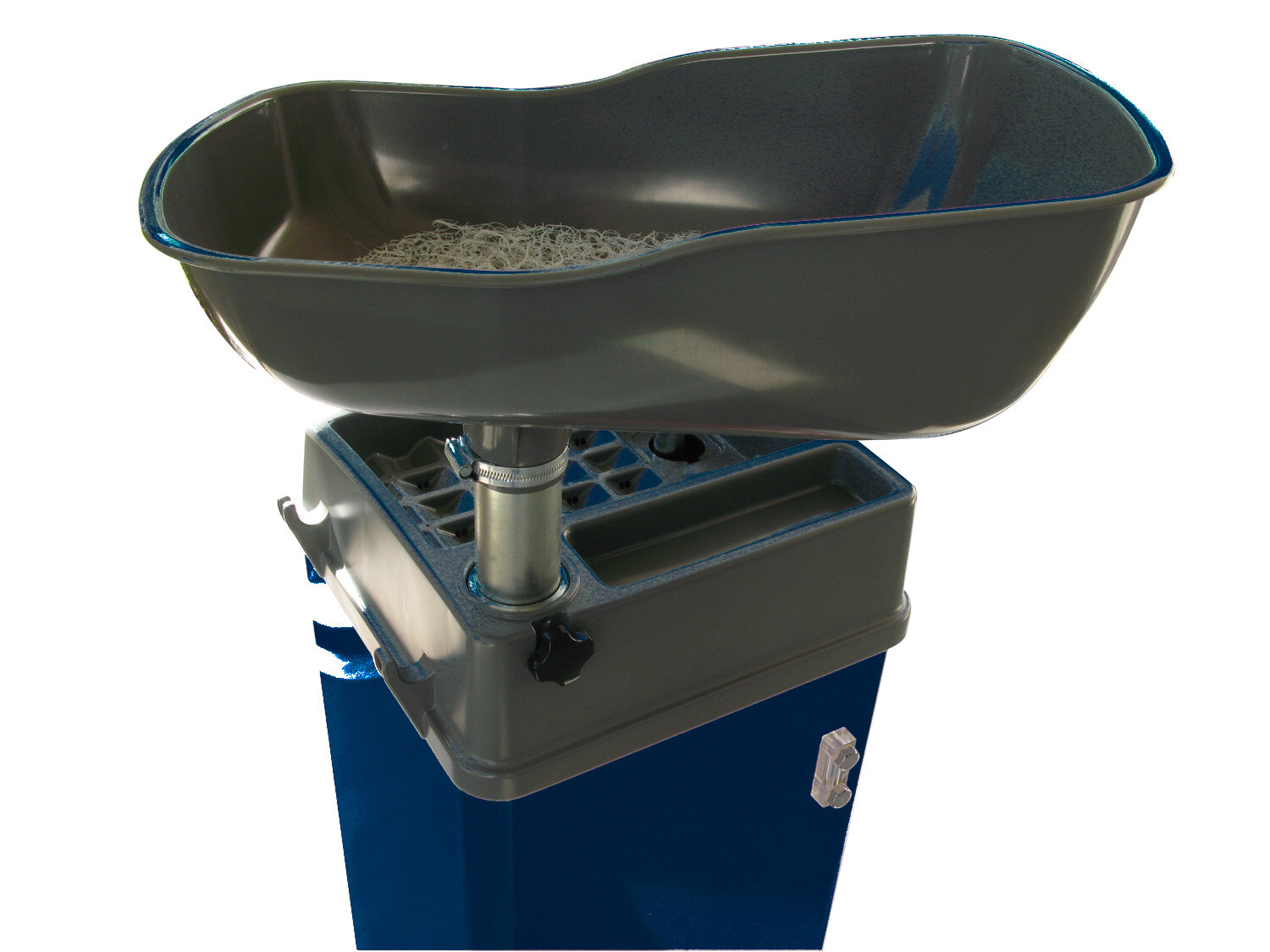

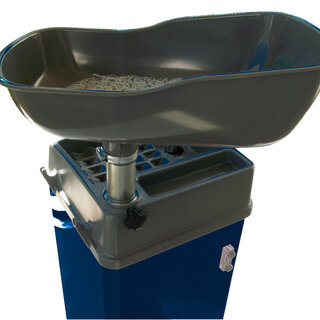

部品情報(油受け・カバー組立)

油受けやカバー組立の部品情報はこちらからご確認いただけます。
画像クリックでヤマダプロダクツサービスの部品情報ページに移動します


部品情報(台車組立)

台車組立の部品情報はこちらからご確認いただけます。
画像クリックでヤマダプロダクツサービスの部品情報ページに移動します

台車組立
