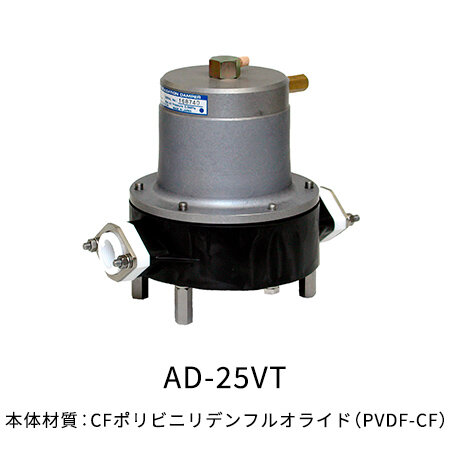

AD-25シリーズ

脈動によるポンプ損傷の防止に！
AD-25シリーズダイアフラムを搭載したNDPシリーズ専用の脈動減哀器です。
ダイアフラムポンプの吐出側にセットすることによりポンプの作動によって生じる脈動を減少させることができます。

■ 主な用途
配管の振動防止 / フィルターの保護 / 定量装置用液体ポンプ、流量計との組み合わせによる計量ポンプ等の用途

この製品へのよくあるご質問

WEBカタログ PDF版カタログ

取扱説明書ダウンロードパーツリストダウンロード整備要領・CADデータダウンロード
※会員登録が必要になります

特長

◆ 設置図

【注意】
1. ダンパーはポンプの吐出口から1 m以内に設置してください。
配管末端へ設置しても効果はありません。
2. ダンパーのエア供給口手前にもポンプとは別にレギュレータを
取り付けて調整すればより高い効果が得られます。
3. ダンパーは脈動状況によりエア消費があります。
4. ポンプと同様にダイアフラムは定期的なPM交換が必要です。
5. 背圧がなければダンパーは機能しません。
最低0.1 MPa程度の背圧が必要です。

仕様（パフォーマンスカーブ・寸法図）

本体（接液部）材質		A:アルミ合金（ADC12/AC4C-T6）	S:ステンレス（SCS14）	F: 鋳鉄（FC250）	P: GFポリプロピレン（PP-GF）
ダイアフラム材質
C:クロロプレンゴム（CR）		AD-25AC （851778）	AD-25SC （851786）	AD-25FC （851800）	AD-25PC （851971）
N:ニトリルゴム（NBR）		AD-25AN （851797）	AD-25SN （851802）	AD-25FN （851799）	－
E:エチレンプロピレンゴム（EPDM）		AD-25AE （851798）	AD-25SE （851804）	AD-25FE （851801）	－
T:フッ素樹脂（PTFE）		AD-25AT （851758）	AD-25ST （851759）	AD-25FT （851765）	AD-25PT （851862）
H:ポリエステル系熱可塑性エラストマー（TPEE）		AD-25AH （851760）	AD-25SH （851761）	AD-25FH （851764）	AD-25PH （851970）
仕様
呼び口径		1"（25 mm）
材料接続		Rc 1
エア接続	供給口	Rc 1/4
	排気口	Rc 1/8
使用可能エア圧力		0～0.7 MPa
最高吐出圧力（材料圧力）		0.7 MPa
質量		5.8 kg	8.2 kg		5.5kg
