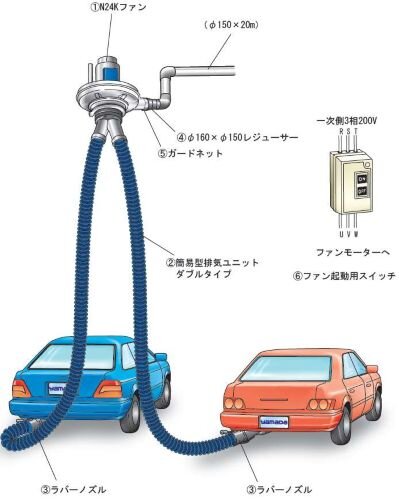

簡易型排気ホースユニットを使った排気ガス排出システムの機器構成をご紹介します。
※構成機器の仕様・寸法図・CADデータは、各製品ページにてご確認ください。
◆ 簡易型排気ホースユニットの製品ページはこちら。
この製品へのよくあるご質問

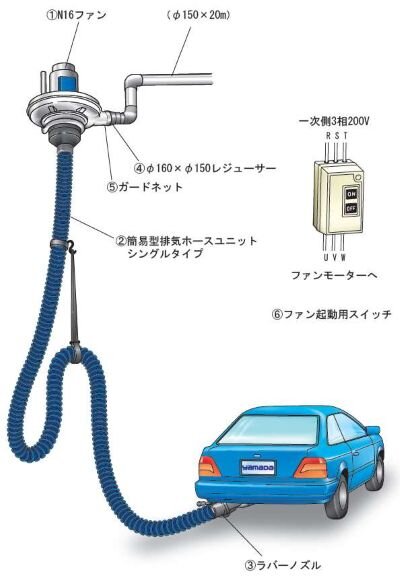

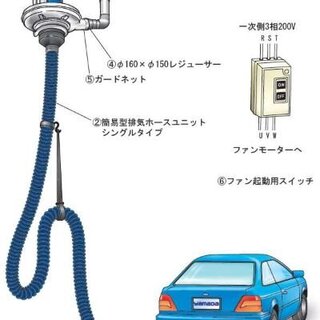

シングルタイプ
| ◆ シングルタイプ 排気ガス排出システム・機器構成ご提案例 (PDFアイコンをクリックすると、資料が別ウィンドウで開きます。) |
||
|
|
 4インチ仕様 (NR-CP) |
|
| ① ファン | N16ファン (3相200V) | |
| ② ホース | S4-5 4"×5m (NR-CP) |
|
|
③ ラバーノズル |
RN-4S (4"用) | |
| ④ レジューサー | R160-150 | |
| ⑤ ガードネット | GN-1 | |
| ⑥ ファン用スイッチ | SW200-550 | |
※掲載されているデータは、2025年4月現在のものです。 内容は予告なく変更される場合があります。ご了承ください。

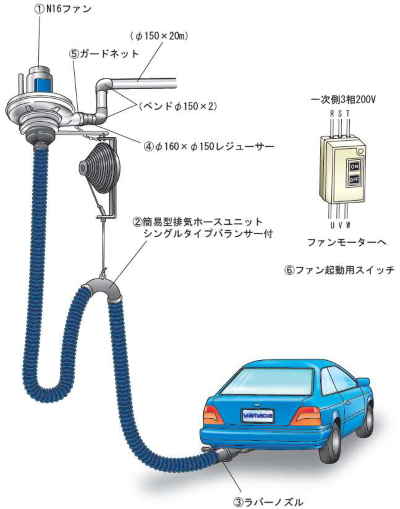

シングルタイプ（ウェイトバランサー付）
| ◆ 標準タイプ 排気ガス排出システム・機器構成ご提案例 (PDFアイコンをクリックすると、資料が別ウィンドウで開きます。) |
||||
|
|
4インチ仕様 (NR-CP) |
6インチ仕様 (NR-CP) |
6インチ仕様 (NFC-3) |
|
| ① ファン | N16ファン (3相200V) | |||
| ② ホース | S4-7.5B 4"×7.5m (NR-CP) |
S6-7.5B 6"×7.5m (NR-CP) |
S6-6B 6"×6m (NFC-3) |
|
| ③ラバーノズル |
RN-4S (4"用) | RN-6S (6"用) | ||
| ④ レジューサー | R160-150 | |||
| ⑤ ガードネット | GN-1 | |||
| ⑥ ファン用スイッチ | SW200-550 | |||
※掲載されているデータは、2025年4月現在のものです。 内容は予告なく変更される場合があります。ご了承ください。

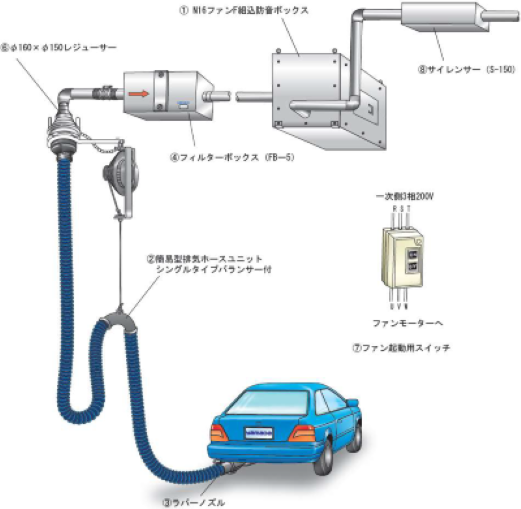

| ◆ フィルターボックス付（防音仕様） 排気ガス排出システム・機器構成ご提案例 (PDFアイコンをクリックすると、資料が別ウィンドウで開きます。) |
|||||
|
|
4インチ仕様 (NR-CP) |
6インチ仕様 (NR-CP) |
6インチ仕様 (NFC-3) |
高温仕様 (NFC-6.5) |
|
| ①ファン |
N16ファン (3相200V) | ||||
| ②ホース |
S4-7.5B 4"×7.5m (NR-CP) |
S6-7.5B 6"×7.5m (NR-CP) |
S6-6B 6"×6m (NFC-3) |
S4-5B 4"×5m (高温用) (NFC-6.5) |
|
| ③ラバーノズル |
RN-4S (4"用) | RN-6S (6"用) | RN-4S (4"用) | ||
| ④ レジューサー | R160-150 | ||||
| ⑤ ガードネット | GN-1 | ||||
| ⑥ ファン用スイッチ | SW200-550 | ||||
| ⑦ サイレンサー | S-150N | ||||
※掲載されているデータは、2025年4月現在のものです。 内容は予告なく変更される場合があります。ご了承ください。

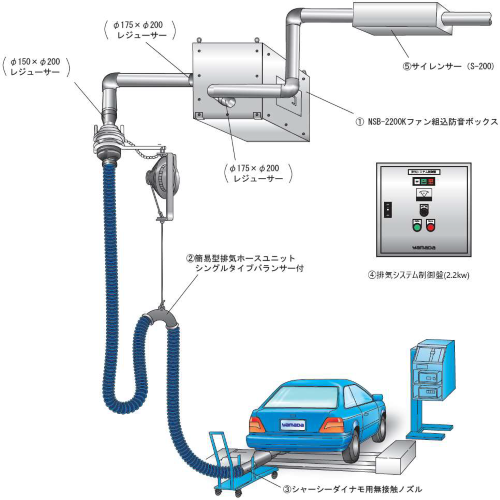

| ◆ シャーシーダイナモ用（防音仕様） 排気ガス排出システム・機器構成ご提案例 (PDFアイコンをクリックすると、資料が別ウィンドウで開きます。) |
||
 |
6インチ仕様 (NFC-3) |
|
| ①防音ボックス屋内 |
NSB-2200KHTファン |
|
| ② ホース |
S6-6B | |
| ③ シャーシーダイナモ無接触ノズル | CDM-5 | |
| ④ 排気システム制御盤 |
ECB-2200N | |
※掲載されているデータは、2025年4月現在のものです。 内容は予告なく変更される場合があります。ご了承ください。
