KHシリーズは、手詰め・蛇腹カートリッジ兼用モデルの他、コンパクトなワンハンドタイプや、手詰め専用モデルなど、幅広いラインナップを取り揃えております。
ご利用条件に合ったモデルをお選びください。
各種ノズルアタッチメントやカートリッジグリースなどのオプションも充実しております。
■1分で分かる グリースガン・ルブリケーション機器
この製品へのよくあるご質問
特長
|
|
|
|
|
■カートリッジグリース対応モデルには、純正品（ヤマダ・マイクロマルチグリース）のご使用を推奨しております。
■ノズル交換時の注意点はこちらをご覧ください。
■グリースの充填方法（手詰め）はこちらをご覧ください。
〈 KHシリーズ一覧 〉寸法等の詳細は各製品タブにてご確認いただけます。
| 製品番号 | 854629 | 854627 | 854628 | 654655 | 854669S | |
| 型式 | KH-120 | KH-35 | KH-32 | KH-16 | KH-500S | |
| 容量(mL) | 蛇腹カートリッジ | 85 | 210 | — (手詰め専用) |
85 | 420 |
| 手詰め | 140 | 400 | 200 | 140 | 500 | |
| 適用グリース(NLGI)※1 |
蛇腹カートリッジ
|
No. 0～2 | No. 0～2 | — (手詰め専用) |
No. 1～2 | No. 1～2 |
|
手詰め
|
No. 1 | No. 1 | No. 1 | No. 1 | No. 1 | |
|
吐出量/ストローク(mL)
|
0.6 | 1.0 | 1.6 | 0.4 | 1.0 | |
| 最大圧力(MPa)※2 | 20 | 25 | 25 | 10 | 50 | |
※1 グリースを手詰めでご使用の場合、温度条件等により、NLGI No.1 以下の低粘度ではご使用になれない場合があります。
※2 ハイドロチャックノズル（CNP-2）使用時
KH-120
〈 仕様 〉
| 製品番号 | 854629 | |
| 型式 | KH-120 | |
| グリース充填方法 | 蛇腹カートリッジ・手詰め兼用 | |
| 全長(mm) | 232 | |
| 質量(kg) | 0.45 | |
| 油筒経(mm) | 38 | |
| 容量(mL) | 蛇腹カートリッジ | 85 |
| 手詰め | 140 | |
| 適用グリース(NLGI)※1 |
蛇腹カートリッジ
|
No. 0～2 |
|
手詰め
|
No. 1 | |
|
吐出量/ストローク(mL)
|
0.6 | |
| 最大圧力(MPa)※2 | 20 | |
| 付属品 | HSP-1(ストレートノズル) ※ハイドロリックニップル用 |
|
〈 寸法図 〉
 |
|
◇付属ノズル(HSP-1)  |
※1 グリースを手詰めでご使用の場合、温度条件等により、NLGI No.1 以下の低粘度ではご使用できない場合があります。
※2 ハイドロチャックノズル（CNP-2）使用時
グリースのセット（手詰め）の方法はこちらをご覧ください。
〈 オプション 〉
KH-120には、付属のノズル（HSP-1）の他に、下記のオプションがご使用になれます。
カートリッジグリースは85mL(80g)のものをお選びください。
|
◇ストレートノズル・ハイドロチャックノズル ハンドグリースガン専用の金属タイプのノズルです。 |
 |
|
◇マイクロホース フレキシブルなホースタイプのアタッチメントです。各種ニップル（ハイドロリックニップル、ピンタイプニップル、ボタンヘッドニップル）に対応したモデルがございます。 |
 |
|
◇グリース用高圧ホース ハイドロリックニップルへの給脂に便利なグリースロックカプラ付きの高圧ホースです。 |
 |
|
◇マイクロマルチグリース（蛇腹式カートリッジグリース） リチウム・シャーシ・モリブデンの3種類をご用意しております。 |
 |
KH-35
〈 仕様 〉
| 製品番号 | 854627 | |
| 型式 | KH-35 | |
| グリース充填方法 | 蛇腹カートリッジ・手詰め兼用 | |
| 全長(mm) | 290 | |
| 質量(kg) | 1.03 | |
| 油筒経(mm) | 59.6 | |
| 容量(mL) | 蛇腹カートリッジ | 210 |
| 手詰め | 400 | |
| 適用グリース(NLGI)※1 |
蛇腹カートリッジ
|
No. 0～2 |
|
手詰め
|
No. 1 | |
|
吐出量/ストローク(mL)
|
1.0 | |
| 最大圧力(MPa)※2 | 25 | |
| 付属品 | HSP-1（ストレートノズル） ※ハイドロリックニップル用 |
|

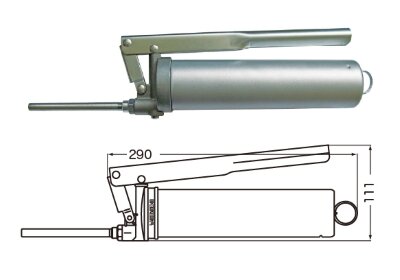

〈 寸法図 〉
 |
|
◇付属ノズル(HSP-1) |
※1 グリースを手詰めでご使用の場合、温度条件等により、NLGI No.1 以下の低粘度ではご使用できない場合があります。
※2 ハイドロチャックノズル（CNP-2）使用時
ノズル交換時の注意（ガンからノズルを取り外す前に必ずお読みください）
グリースのセット（手詰め）の方法はこちらをご覧ください。
〈 オプション 〉
KH-35には、付属のノズル（HSP-1）の他に、下記のオプションがご使用になれます。
カートリッジグリースは210mL(200g)のものをお選びください。
|
◇ストレートノズル・ハイドロチャックノズル ハンドグリースガン専用の金属タイプのノズルです。 |
|
|
◇マイクロホース フレキシブルなホースタイプのアタッチメントです。各種ニップル（ハイドロリックニップル、ピンタイプニップル、ボタンヘッドニップル）に対応したモデルがございます。 |
|
|
◇グリース用高圧ホース ハイドロリックニップルへの給脂に便利なグリースロックカプラ付きの高圧ホースです。 |
|
|
◇マイクロマルチグリース（蛇腹式カートリッジグリース） リチウム・シャーシ・モリブデンの3種類をご用意しております。 |
|
KH-32
〈 仕様 〉
| 製品番号 | 854628 | |
| 型式 | KH-32 | |
| グリース充填方法 | 手詰め専用 | |
| 全長(mm) | 412 | |
| 質量(kg) | 1.19 | |
| 油筒経(mm) | 59.6 | |
| 容量(mL) | 手詰め | 200 |
| 適用グリース(NLGI)※1 |
手詰め
|
No. 1 |
|
吐出量/ストローク(mL)
|
1.6 | |
| 最大圧力(MPa)※2 | 25 | |
| 付属品 | HSP-1（ストレートノズル） ※ハイドロリックニップル用 |
|
※1 温度条件等により、NLGI No.1 以下の低粘度ではご使用できない場合があります。
※2 ハイドロチャックノズル（CNP-2）使用時
ノズル交換時の注意（ガンからノズルを取り外す前に必ずお読みください）
グリースのセット（手詰め）の方法はこちらをご覧ください。

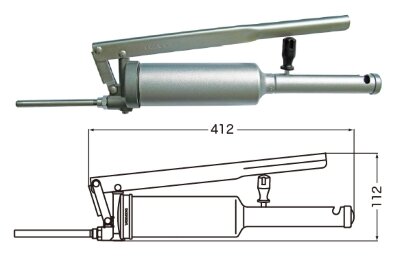

〈 寸法図 〉
 |
|
◇付属ノズル(HSP-1) |
〈 オプション 〉
KH-32には、付属のノズル（HSP-1）の他に、下記のオプションがご使用になれます。
※手詰め専用モデルのため、カートリッジグリースは使用できません。
|
◇ストレートノズル・ハイドロチャックノズル ハンドグリースガン専用の金属タイプのノズルです。 |
|
|
◇マイクロホース フレキシブルなホースタイプのアタッチメントです。各種ニップル（ハイドロリックニップル、ピンタイプニップル、ボタンヘッドニップル）に対応したモデルがございます。 |
|
|
◇グリース用高圧ホース ハイドロリックニップルへの給脂に便利なグリースロックカプラ付きの高圧ホースです。 |
|
KH-16
〈 仕様 〉
| 製品番号 | 854655 | |
| 型式 | KH-16 | |
| グリース充填方法 | 蛇腹カートリッジ・手詰め兼用 | |
| 全長(mm) | 241 | |
| 質量(kg) | 0.44 | |
| 油筒経(mm) | 38 | |
| 容量(mL) | 蛇腹カートリッジ | 85 |
| 手詰め | 140 | |
| 適用グリース(NLGI)※1 |
蛇腹カートリッジ
|
No. 1～2 |
|
手詰め
|
No. 1 | |
|
吐出量/ストローク(mL)
|
0.4 | |
| 最大圧力(MPa)※2 | 10 | |
| 付属品 | CNP-2（ハイドロチャックノズル） ※ハイドロリックニップル用 |
|
〈 寸法図 〉
 |
|
◇付属ノズル(CNP-2)  |
※1 手詰めでご使用の場合、温度条件等によりNLGI No.1以下の低粘度ではご使用できない場合があります。
※2 ハイドロチャックノズル（CNP-2）使用時
グリースのセット（手詰め）の方法はこちらをご覧ください。
〈 オプション 〉
KH-16には、付属のノズル（HSP-1）の他に、下記のオプションがご使用になれます。
カートリッジグリースは85mL(80g)のものをお選びください。
|
◇ストレートノズル・ハイドロチャックノズル ハンドグリースガン専用の金属タイプのノズルです。 |
|
|
◇マイクロマルチグリース（蛇腹式カートリッジグリース） リチウム・シャーシ・モリブデンの3種類をご用意しております。 |
|
KH-500S
〈 仕様 〉
| 製品番号 | 854669S | |
| 型式 | KH-500S | |
| グリース充填方法 | 蛇腹カートリッジ・手詰め兼用 | |
| 全長(mm) | 368 | |
| 質量(kg) | 1.22 | |
| 油筒経(mm) | 59.6 | |
| 容量(mL) | 蛇腹カートリッジ | 420 |
| 手詰め | 500 | |
| 適用グリース(NLGI)※1 |
蛇腹カートリッジ
|
No. 1～2 |
|
手詰め
|
No. 1 | |
|
吐出量/ストローク(mL)
|
1.0 | |
| 最大圧力(MPa)※2 | 50 | |
| 付属品 | CNP-2（ハイドロチャックノズル） SPK-3C相当（マイクロホース） ※ハイドロリックニップル用 |
|
※1 温度条件等によりNLGI No.1以下の低粘度ではご使用できない場合があります。
※2 ハイドロチャックノズル（CNP-2）使用時
ノズル交換時の注意（ガンからノズルを取り外す前に必ずお読みください）
グリースのセット（手詰め）の方法はこちらをご覧ください。
〈 寸法図 〉
 |
|
◇付属ノズル
（SPK-3C相当）
|
〈 オプション 〉
KH-500Sには、付属のノズル（CNP-2及びSPK3C相当）の他に、下記のオプションがご使用になれます。
カートリッジグリースは420mL(400g)のものをお選びください。
|
◇ストレートノズル・ハイドロチャックノズル ハンドグリースガン専用の金属タイプのノズルです。 |
|
|
◇マイクロホース フレキシブルなホースタイプのアタッチメントです。各種ニップル（ハイドロリックニップル、ピンタイプニップル、ボタンヘッドニップル）に対応したモデルがございます。 |
|
|
◇グリース用高圧ホース ハイドロリックニップルへの給脂に便利なグリースロックカプラ付きの高圧ホースです。 |
|
|
◇マイクロマルチグリース（蛇腹式カートリッジグリース） リチウム・シャーシ・モリブデンの3種類をご用意しております。 |
|
