決まった量の材料を繰り返し吐出することができる、エア駆動式の自動定量バルブです。
設定容量毎に、調整ボルトを調整することで吐出量を設定できます。
定量値（吐出量）は、設定容量毎に0.05mL～100ｍＬまでのラインナップと、あらゆる工業用流体に対応できるよう、豊富なシリーズを取り揃えています。
なお、粒子を含む材料や乾燥性の強い材料には使用できません。
使用する材料によって、グリース用（KGK-400Mシリーズ)、接着剤用（KGK-400Tシリーズ）をご選定ください。
＜適応材料＞
グリース(オイル）
接着剤(フッ素樹脂製パッキン＜T＞仕様のみ)
＜定量範囲＞
0～50mLまで各種
＜定量吐出の動画、効果、導入場所はこちらからご覧いただけます。＞
この製品へのよくあるご質問
特長
＜グリース用＞KGK-400Mシリーズ／＜接着剤用＞KGK-400Tシリーズ
定量値（吐出量）は、設定容量毎に0.05mL～100ｍＬまでのラインナップがございます。
グリース用（NBRパッキン、メタルシール）仕様：KGK-400Mシリーズ
接着剤用（フッ素樹脂製パッキン、メタルシール）仕様：KGK-400Tシリーズ
※粒子を含む材料や乾燥性の強い材料には使用できません。
リミットスイッチ付：KGK-400MSシリーズ
グリース用・KGK-400Ｍシリーズに、近接センサー（リミットスイッチ）を追加した仕様です。
定量室のピストンの位置を検知し、任意の位置で外部に信号を出力することができます。
定量バルブのタクトタイムや作動回数の管理など、外部システムと連動した使用方法に適しています。
特注システム
ヤマダでは、ご要望に合わせて高粘度ポンプユニット、定量バルブ等を使用した各種の特注システムの設計・製作も行っています。
400M／400Tシリーズ
設定容量毎に0.05mL～100ｍＬまでのラインナップがございます。 使用する材料、希望吐出量に合ったモデルをお選びください。

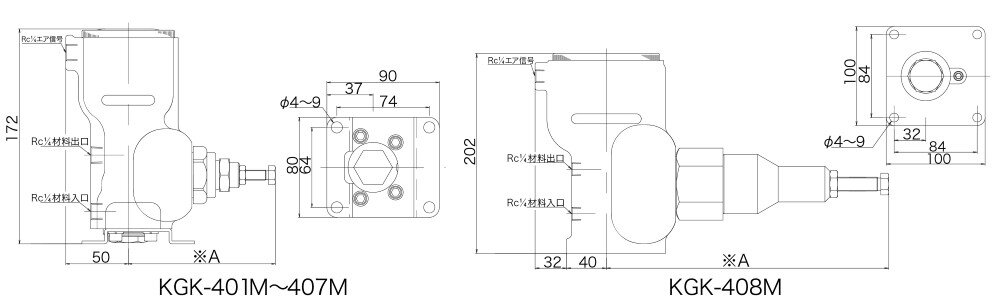

グリース用(NBRパッキン、メタルシール)仕様
| 製品番号 | 型式 | 定量範囲（mL） | 重量（kg） | ※A 寸法（mm） |
| 686405 | KGK-401M | 0.05～0.5 | 2.6 | 128 |
| 686406 | KGK-402M | 0.2～1 | 2.5 | 118.5 |
| 686407 | KGK-404M | 0.3～3 | 2.6 | 133.5 |
| 686408 | KGK-405M | 2～5m | 2.6 | 154.5 |
| 686409 | KGK-406M | 4～10mL | 2.8 | 186.5 |
| 686410 | KGK-407M | 8～20mL | 3.0 | 259.6 |
| 686411 | KGK-408M | 15～50mL | 7.9 | 285.5 |

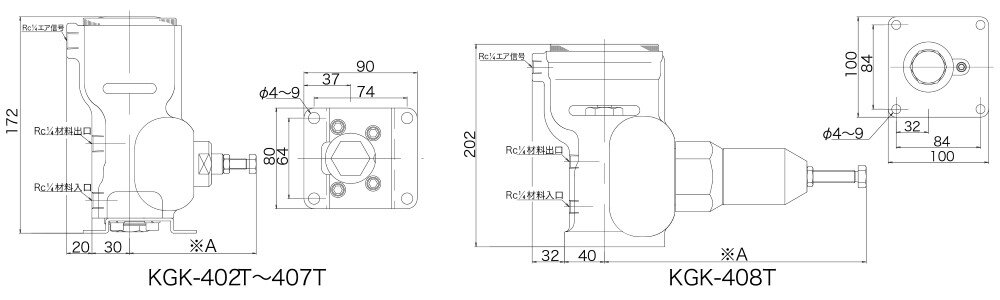

接着材用(フッ素樹脂製パッキン、メタルシール)
| 製品番号 | 型式 | 定量範囲（mL） | 重量（kg） | ※A 寸法（mm） |
| 686412 | KGK-402T | 0.2～1 | 2.5 | 104 |
| 686413 | KGK-404T | 0.3～3 | 2.6 | 118 |
| 686414 | KGK-405T | 2～5 | 2.6 | 118 |
| 686415 | KGK-406T | 4～10 | 2.8 | 163 |
| 686416 | KGK-407T | 8～20 | 3.0 | 212 |
| 686417 | KGK-408T | 15～50 | 7.9 | 261 |
400MSシリーズ
| KGK-400Ｍシリーズに近接センサー（リミットスイッチ）を追加した仕様です。 定量室のピストンの位置を検知し、任意の位置で外部に信号を出力することができます。 定量バルブのタクトタイムや作動回数の管理など、外部システムと連動した使用方法に適してます。 |
|
 |
グリース用(NBRパッキン、メタルシール)メタルリミットスイッチ付き仕様
| 製品番号 | 型式 | 定量値 |
| 686418 | KGK-401MS | 0.05～0.5mL |
| 686419 | KGK-402MS | 0.2～1mL |
| 686420 | KGK-404MS | 0.3～3mL |
| 686421 | KGK-405MS | 2～5mL |
| 686422 | KGK-406MS | 4～10mL |
| 686423 | KGK-407MS | 8～20mL |
| 686424 | KGK-408MS | 15～50mL |
寸法図
 |
 |
100cc定量弁
| 高粘度グリースを定量吐出するユニットです。切替弁と定量シリンダーが分割されています。 |  |
仕様
| 製品番号 | 686425 | 686426 |
| 型式 | KGK-409M | KGK-409MS |
| 定量範囲(mL) | 40～100 | |
| 重量(kg) | 16.3 | 18.4 |
寸法図
オプション

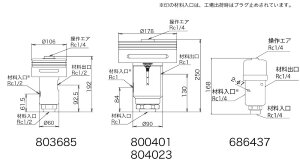

自動フローガン
エア圧力によってバルブのON／OFFをコントロールします。
|
803685（AF30M-15A) ●エア供給口：Rc1/4 最高使用圧力：0.7MPa 804001（AF20M-25A)、804023 (AF20M-25AS) センサー付き ●エア供給口：Rc1/4 最高使用圧力：0.7MPa 686437（KGK-02AFG)：小型自動フローガン ●エア供給口：Rc1/4 最高使用圧力：0.7MPa |
 クリックして拡大 |

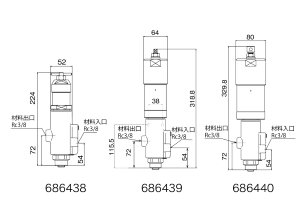

高圧レギュレーター
材料の吐出圧力をコントロールするレギュレーターです。
一次圧は調整圧の1.2～1.5倍以上とし、なるべく調整圧との差が少ない状態で設定してください。
|
686438（KGK-106HR) ●調整圧力範囲：2.5～6MPa 686439（KGK-313HR) ●調整圧力範囲：3～13MPa ●材料入口：Rc3/8 材料出口：Rc3/8 |
|
リストリクタ
材料を1つの定量バルブから2か所以上に供給する際、各出口の流量調整をする機器です。
|
686441（KGK-392RL) ●材料入口：R1/4 材料出口：Rc1/4 |
 表示クリックして拡大 |

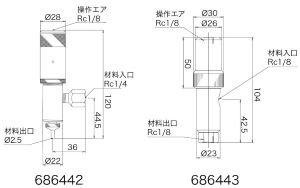

自動弁ノズル
定量弁とワークの場所が離れてしまう場合や、ホースやチューブ等にて接続する場合などに使用する先端ノズルです。
|
686442（KGK-097AV) ●材料入口：Rc1/4 材料出口：Φ2.5mm 686443（AV-6162) ●材料入口：Rc1/8 材料出口：Rc1/8 |
 クリックして拡大 |
