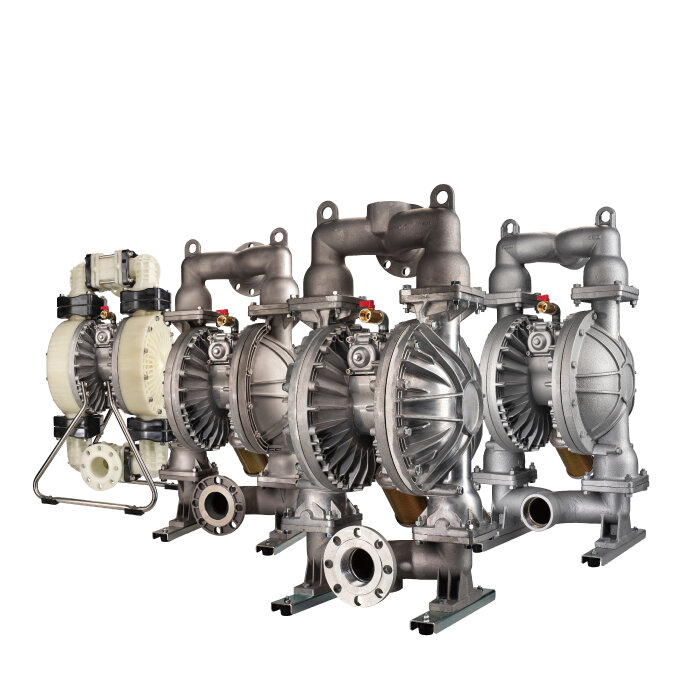

NDP-80シリーズ

シンプルな構造で、メンテナンスが容易に！

NDP-80シリーズは引火性の高い液剤を輸送可能な
エア駆動ダイアフラムポンプです。

呼び水の必要が無く、流体を効率よく汲み出せる完全自吸式です。
防爆対策が要らない安全構造のため、使用場所を選びません。
バルブの開閉操作だけで先止め、吐出量のコントロールが簡単・安全に行えます。

NDP-80シリーズは呼び口径3"（80 mm）、最大吐出量約840L/minです。
最大通過粒子径は10mm以下です。

■主な用途
原油・原料タンクの清掃 / 泥漿の移送　/ 離型剤の循環 / スプレー、工場排水、廃油の汲み出し / 防爆エリアにおける引火性液剤の移送 / ロールコーターへ塗料供給 / 発電所の排水 / 配管・タンク清掃時の廃液回収 / 防爆エリアでの燃料の移送 / 陶土、釉薬の移送 / 食品原料・添加物の移送 / アルコール、消毒液、溶剤の移送 / オイル、クーラント液、塗料等の供給 / 無水粉体の移送

※製品データシート（仕様・寸法図・パフォーマンスカーブ）は仕様のタブにあります。

この製品へのよくあるご質問

貸出はこちら

取扱説明書ダウンロードパーツリストダウンロード整備要領・CADデータダウンロード
※会員登録が必要になります

特長

■ 左右独立式パイロットバルブ
ストローク限界時にエア切替バルブを作動させる役割を果たすパイロットバルブも完全オイルフリー。
左右独立式として動的シールを排除。摩耗に強く、長期にわたる安定したポンプの作動を可能にします。

■ ヤマダ独自設計エア切替バルブ「Cスプール」
ダイアフラムポンプの心臓部であるエア切替バルブは、完全オイルフリーを実現し、定期的な注油が不要。
C型スプリングによる作動アシストによって、中間停止を抑制し、安定動作を実現。

◆ エア切替「Cスプール」

C型スプリングが中間停止を防止安定した作動を実現。	リセットボタンを装備万一、エア切替バルブの摩耗によるポンプ停止が発生した場合もダウンタイムを最低限に抑制。

完全なオイルフリーエア切替バルブと、ストローク限界時にエア切替バルブを作動させるパイロットバルブともにオイルフリー設計。定期的な注油が不要。	交換が簡単交換時にポンプの分解不要。

仕様（パフォーマンスカーブ・寸法図）

※型番をクリックすると製品データシート（仕様・寸法図・パフォーマンスカーブ）をダウンロードできます。

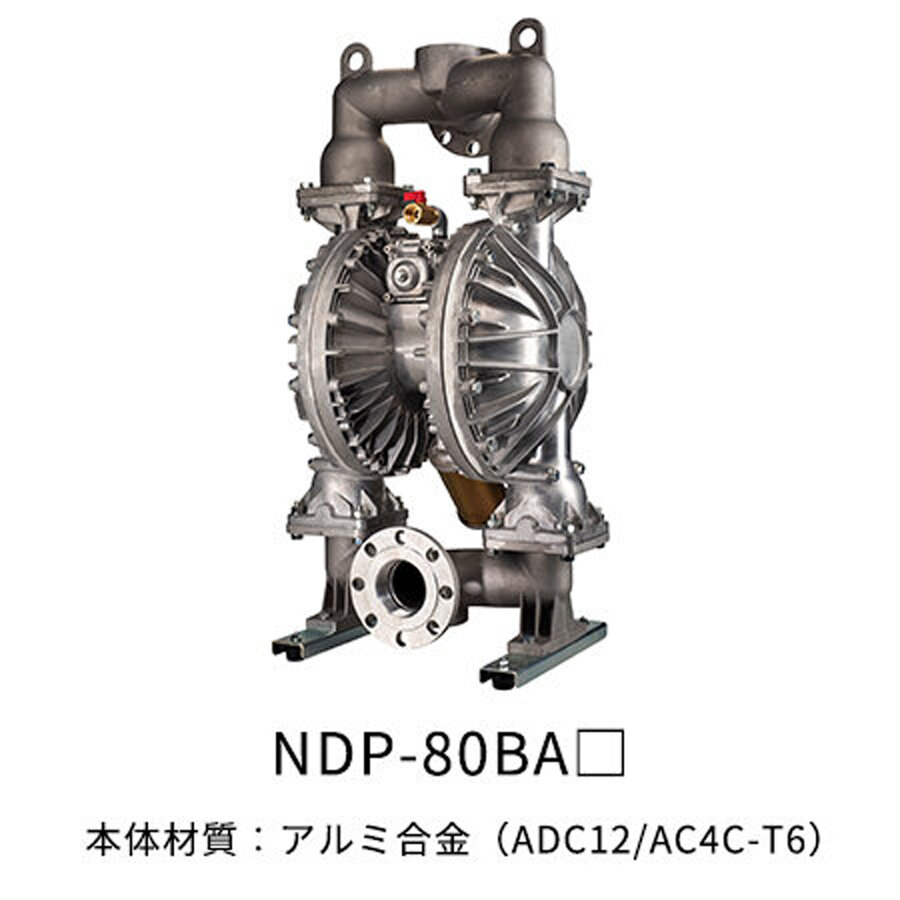

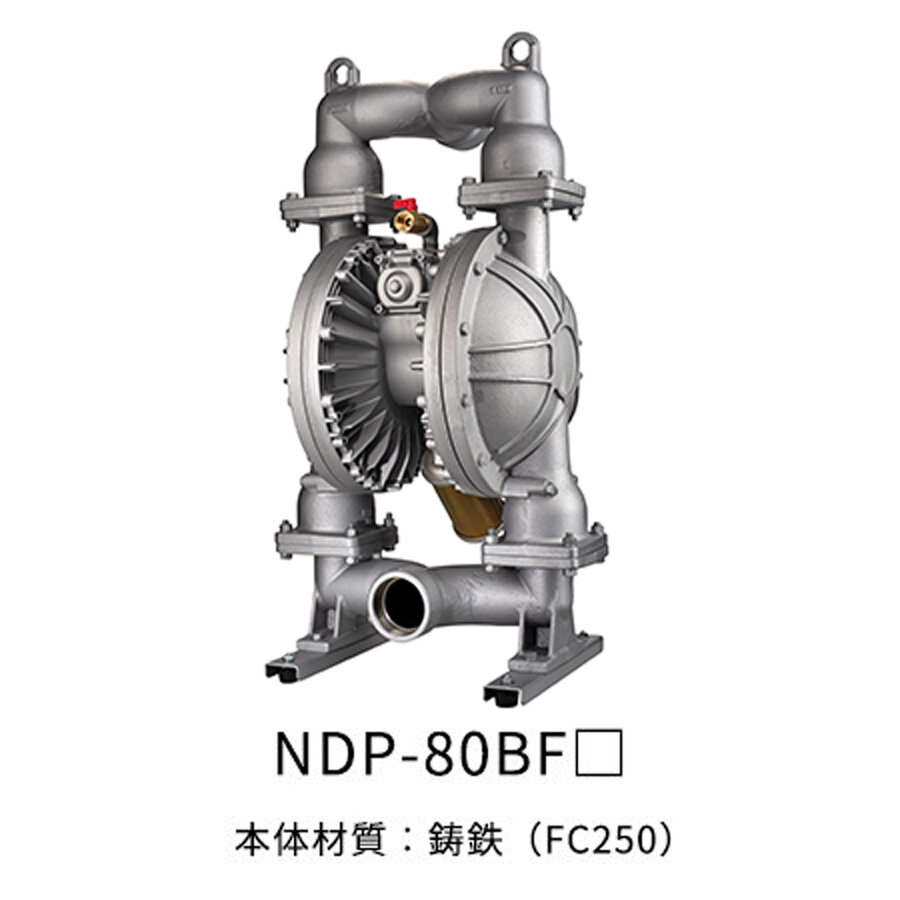

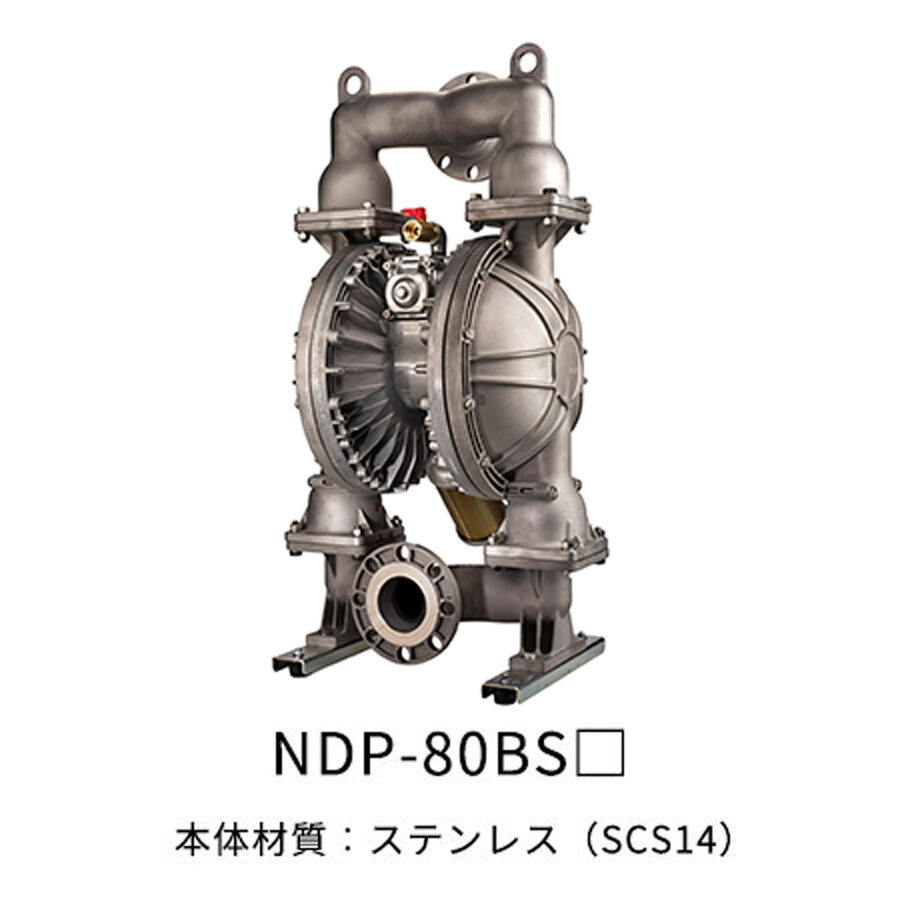

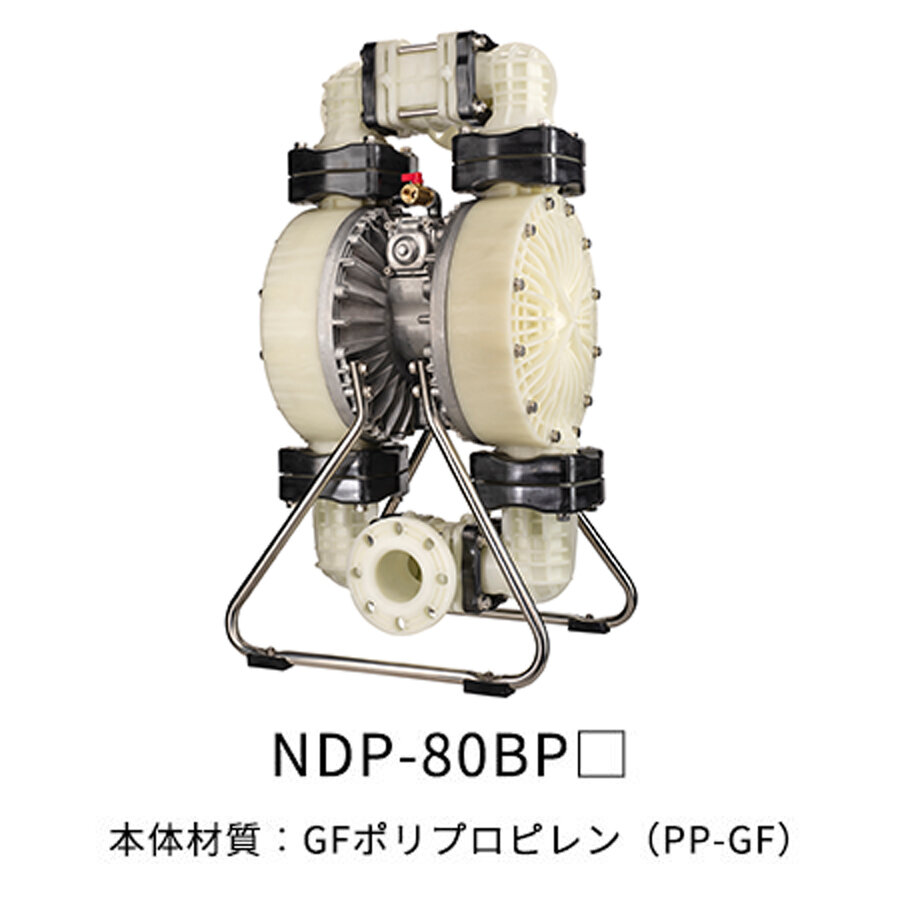

本体（接液部）材質		A:アルミ合金（ADC12/AC4C-T6）	S:ステンレス（SCS14）	F: 鋳鉄（FC250）	P: GFポリプロピレン（PP-GF）
ダイアフラム材質
C:クロロプレンゴム（CR）		NDP-80BAC （852667）	NDP-80BSC （852669）	NDP-80BFC （852852）	NDP-80BPC （852671）
N:ニトリルゴム（NBR）		NDP-80BAN （852338）	NDP-80BSN （852341）	NDP-80BFN （852848）	NDP-80BPN （852344）
E:エチレンプロピレンゴム（EPDM）		NDP-80BAE （852668）	NDP-80BSE （852670）	NDP-80BFE （852853）	NDP-80BPE （852672）
V:フッ素ゴム（FKM）		NDP-80BAV （852316）	NDP-80BSV （852317）	NDP-80BFV （852851）	NDP-80BPV （852318）
T:フッ素樹脂（PTFE）		NDP-80BAT （852340）	NDP-80BST （852343）	NDP-80BFT （852850）	NDP-80BPT （852346）
H:ポリエステル系熱可塑性エラストマー（TPEE）		NDP-80BAH （852339）	NDP-80BSH （852342）	NDP-80BFH （852849）	NDP-80BPH （852345）
S:ポリオレフィン系熱可塑性エラストマー（TPO）		NDP-80BAS （852722）	NDP-80BSS （852723）	NDP-80BFS （852854）	NDP-80BPS （852724）
H/T:ポリエステル系熱可塑性エラストマー（TPEE）		NDP-80BAH/T （853033）	NDP-80BSH/T （853034）	NDP-80BFH/T （853035）	NDP-80BPH/T （853036）
W:フッ素樹脂/エチレンプロピレンゴム（PTEF＋EPDM）		NDP-80BAW （855311）	NDP-80BSW （855313）	NDP-80BFW （855316）	NDP-80BPW （855318）
接液部材質
ボールバルブ		NDP-80B○H/T,NDP-80B○W: PTFE　その他: ダイアフラム材質と同じ
バルブシート		NDP-80BAT, NDP-80BAW: A5056 その他: ダイアフラム材質と同じ	NDP-80BST, NDP-80BSW: SUS316 その他: ダイアフラム材質と同じ	NDP-80BFT: SUS316 その他: ダイアフラム材質と同じ	PP
バルブ受け		本体材質と同じ一体型
センターディスク		A5056	SUS316	SS400	PP-GF SUS13（インサート）
仕様
呼び口径		3"（80 mm）
材料接続	吸込口	JIS フランジ 10K 80A 相当		Rc 3	JIS フランジ 10K 80A 相当
	吐出口
エア接続	供給口	Rc 3/4 （エアバルブ付き）
	排気口	Rc 1 （サイレンサー付き）
使用可能エア圧力		0.2～0.7Mpa※1
最高吐出圧力		0.7MPa
吐出量/サイクル		NDP-80B〇T：3500mL NDP-80B〇W：5400mL その他ダイアフラム：8700mL			NDP-80BPT：3800mL NDP-80BPW：5000mL その他ダイアフラム：8500mL
最大吐出量		NDP-80B〇T： 630 L/min ※3 NDP-80B〇W： 860 L/min ※3 その他ダイアフラム: 810 L/min ※3			NDP-80BPT: 580 L/min ※3 その他ダイアフラム: 800 L/min ※3
最大エア消費量		NDP-80B〇W：6800 L/min（ANR）その他ダイアフラム：7100 L/min（ANR）			6000 L/min（ANR）
最大通過粒子径		10 mm以下
初期自吸揚程		NDP-80B▢W：2m、80B□T：3m、その他：5m
質量		NDP-80BAT: 58.5 kg NDP-80BAW:61.0 kg その他: 62.0 kg	NDP-80BST: 101.5 kg NDP-80BSW:104.0 kg その他: 109.0 kg	NDP-80BFT: 101.5 kg NDP-80BFW:104.0 kg その他: 109.5 kg	NDP-80BPT: 61.5 kg NDP-80BPW:67.5 kgその他: 65.5 kg

※1 本体接液部が樹脂タイプの最高使用圧力は、液温に左右されます。

※2 吐出量につきましては、あくまで目安となります。移送する液体、配管条件などにより異なります。

※3 最大吐出量はポンプの能力を示す数値です。ダイアフラムの寿命への影響を考慮し、余裕をもったサイズ選定をおすすめいたします。

アクセサリー

◆ エアユニット / 2点セット（エアフィルター＋レギュレーター）

供給エアの水分やゴミの除去、圧力の調整を行います。
管接続口径：3/4"

NDP-80シリーズは、下記条件を除きエア2点セットによる無給油運転が可能です。
●1時間以上の連続運転が継続する場合
●70 °C以上の液剤および環境での使用

※ 接続用の部材は、ご使用条件に合わせて別途ご準備ください。
※ ポンプに取り付ける場合は専用ブラケット、エアホースをご使用ください。

◇その他のアクセサリーはこちらをご覧ください。

◇ダイアフラムポンプ各型式に対応するアクセサリーがわかる〈アクセサリー対応一覧表〉は下記よりダウンロードください。

アクセサリー対応表

◆組み替えキット（バックアップ付きダイアフラムポンプ）

キット型式： NDP-80用 ⇒ WK-80M、WK-80P

お手持ちのダイアフラムポンプを

バックアップ付きPTFEダイアフラムに組み替えが可能です。
高い耐食性はそのままに、多くのメリットがあります。
●材料タンクからの押し込みが高くても使用可能
●通常のPTFEダイアフラムと比べて、寿命が長く、空運転にも強い
●センターホールが無いため、洗浄性が高く、コンタミの心配もありません。

※キットの内容は下部の専用部品のポンプを分解した際に

交換して頂くPTFE Oリングもセットになっています。

リペアパーツキット

メンテナンス時に便利なリペアパーツキットをご用意しております。

ダイアフラムポンプの構造に基づき、接液部用とエア切替部用がございます。
ご使用中のポンプに対応するキットをお買い求めください。



写真はイメージです。部品の形状や色は機種により異なります。

NDP-80金属タイプ(アルミ合金、ステンレス、鋳鉄)

ポンプ						リペアパーツキット
製品番号	型式	製品番号	型式	製品番号	型式	接液部用	エア切替部用
852667	NDP-80BAC	852669	NDP-80BSC	852852	NDP-80BFC	LK-80BMC	AK-80
852338	NDP-80BAN	852341	NDP-80BSN	852848	NDP-80BFN	LK-80BMN	AK-80
852668	NDP-80BAE	852670	NDP-80BSE	852853	NDP-80BFE	LK-80BME	AK-80
852316	NDP-80BAV	852317	NDP-80BSV	852851	NDP-80BFV	LK-80BMV	AK-80
852340	NDP-80BAT	852343	NDP-80BST	852850	NDP-80BFT	LK-80BMT	AK-80
852339	NDP-80BAH	852342	NDP-80BSH	852849	NDP-80BFH	LK-80BMH	AK-80
852722	NDP-80BAS	852723	NDP-80BSS	852854	NDP-80BFS	LK-80BMS	AK-80
853033	NDP-80BAH / T	853034	NDP-80BSH / T	853035	NDP-80BFH / T	LK-80BMHT	AK-80
855311	NDP-80BAW	855313	NDP-80BSW	ー	ー	LK-80BMW	AK-80

NDP-80樹脂タイプ(ポリプロピレン)

ポンプ		リペアパーツキット
製品番号	型式	接液部用	エア切替部用
852671	NDP-80BPC	LK-80BPC	AK-80
852344	NDP-80BPN	LK-80BPN	AK-80
852672	NDP-80BPE	LK-80BPE	AK-80
852318	NDP-80BPV	LK-80BPV	AK-80
852346	NDP-80BPT	LK-80BPT	AK-80
852345	NDP-80BPH	LK-80BPH	AK-80
852724	NDP-80BPS	LK-80BPS	AK-80
853036	NDP-80BPH / T	LK-80BPHT	AK-80
855318	NDP-80BPW	LK-80BPW	AK-80

※製品番号と型式が一致していることを必ずご確認ください。
◇リペアパーツキットの製品ページはこちら。

◇リペアパーツキットの魅力を詳しく紹介した『メンテナンスに便利なリペアパーツキット』も併せてご覧ください。

＜こんな時はお問合せください＞

・一覧表にお使いのポンプが掲載されていない

・製品番号・型式が一致しない

・ポンプの使用年数が長い（互換性の確認が必要ですので、ポンプのシリアル番号をお知らせください。）
