2026年5月25日 ダイアフラムポンプ NDP-800 ステンレスシリーズ発売！
■ 液材流路を見直し効率化を実現。
■ 最大吐出流量が従来製品(NDP-80シリーズ)と比較して最大約13%増加。
■ エア消費量は従来製品(NDP-80シリーズ)と同等を維持。

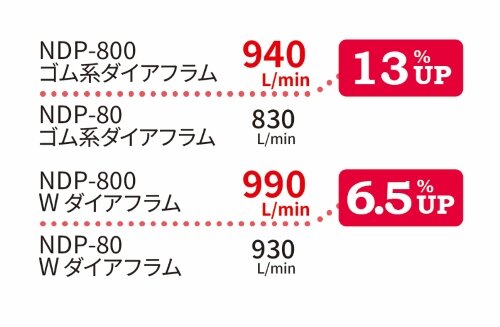

従来モデル（NDP-80シリーズ）との比較  |
〈 シンプルな構造で、メンテナンスが容易！ 〉

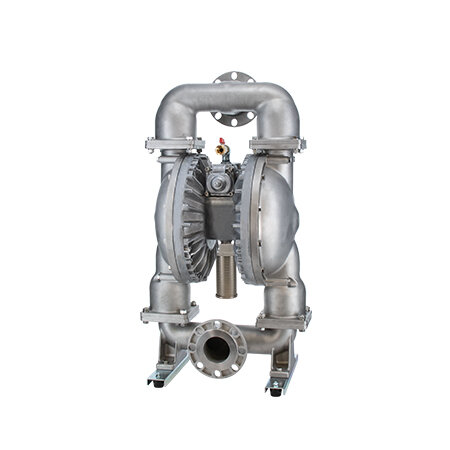

NDP-800シリーズは引火性の高い液剤を輸送可能なエア駆動式ダイアフラムポンプです。
防爆対策が要らない安全構造のため、使用場所を選びません。
呼び水の必要が無く、流体を効率よく汲み出せる完全自吸式です。
バルブの開閉操作だけで先止め、吐出量のコントロールが簡単・安全に行えます。
NDP-800シリーズは呼び口径3"（80mm）、最大吐出量約990L/minです。
最大通過粒子径は10mm以下です。
■主な用途
廃液/汚泥の回収 / 工場排水の移送 / 潤滑油・作動油の移送 / 原油・原料タンクの清掃 / 雨水の回収 / 定修時の排水処理 / ラテックスの移送 / 泥漿の移送 / 離型剤 /
塗型材の塗布 / 粉体塗料の搬送
※製品データシート（仕様・寸法図・パフォーマンスカーブ）は仕様タブ
からご確認いただけます。
この製品へのよくあるご質問
特長
■ 左右独立式パイロットバルブ
ストローク限界時にエア切替バルブを作動させる役割を果たすパイロットバルブも完全オイルフリー。
左右独立式として動的シールを排除。摩耗に強く、長期にわたる安定したポンプの作動を可能にします。
■ ヤマダ独自設計エア切替バルブ「Cスプール」
ダイアフラムポンプの心臓部であるエア切替バルブは、完全オイルフリーを実現し、定期的な注油が不要。
C型スプリングによる作動アシストによって、中間停止を抑制し、安定動作を実現。
◆ エア切替「Cスプール」
| C型スプリングが中間停止を防止 安定した作動を実現。 |
リセットボタンを装備 万一、エア切替バルブの摩耗によるポンプ停止が 発生した場合もダウンタイムを最低限に抑制。 |
 |
 |
| 完全なオイルフリー エア切替バルブと、ストローク限界時にエア切替バルブを作動させるパイロットバルブともにオイルフリー設計。定期的な注油が不要。 |
交換が簡単 交換時にポンプの分解不要。 |
 |
アクセサリー
◆ エアユニット / 2点セット（エアフィルター＋レギュレーター）
供給エアの水分やゴミの除去、圧力の調整を行います。
管接続口径：3/4"
NDP-800シリーズは、下記条件を除きエア2点セットによる無給油運転が可能です。
●1時間以上の連続運転が継続する場合
●70 °C以上の液剤および環境での使用
※ 接続用の部材は、ご使用条件に合わせて別途ご準備ください。
※ ポンプに取り付ける場合は専用ブラケット、エアホースをご使用ください。
◇その他のアクセサリーはこちらをご覧ください。
◇ダイアフラムポンプ各型式に対応するアクセサリーがわかる〈アクセサリー対応一覧表〉は下記よりダウンロードください。
◆組み替えキット（バックアップ付きダイアフラムポンプ）
キット型式：NDP-800用 ⇒ WK-800M
お手持ちのダイアフラムポンプを
バックアップ付きPTFEダイアフラムに組み替えが可能です。
高い耐食性はそのままに、多くのメリットがあります。
●材料タンクからの押し込みが高くても使用可能
●通常のPTFEダイアフラムと比べて、寿命が長く、空運転にも強い
●センターホールが無いため、洗浄性が高く、コンタミの心配もありません。
※キットの内容は下部の専用部品のポンプを分解した際に
交換して頂くPTFE Oリングもセットになっています
リペアパーツキット
メンテナンス時に便利なリペアパーツキットをご用意しております。
ダイアフラムポンプの構造に基づき、接液部用とエア切替部用がございます。ご使用中のポンプに対応するキットをお買い求めください。
写真はイメージです。 部品の形状や色は機種により異なります。
| ポンプ | リペアパーツキット | ||
| 製品番号 | 型式 | 接液部用 | エア切替部用 |
| 855477 | NDP-800BSC | LK-80BMC | AK-80 |
| 855478 | NDP-800BSN | LK-80BMN | AK-80 |
| 855479 | NDP-800BSE | LK-80BME | AK-80 |
| 855480 | NDP-800BSV | LK-80BMV | AK-80 |
| 855481 | NDP-800BST | LK-80BMT | AK-80 |
| 855482 | NDP-800BSH | LK-80BMH | AK-80 |
| 855483 | NDP-800BSS | LK-80BMS | AK-80 |
| 855484 | NDP-800BSH / T | LK-80BMHT | AK-80 |
| 855485 | NDP-800BSW | LK-80BMW | AK-80 |
※製品番号と型式が一致していることを必ずご確認ください。
◇リペアパーツキットの製品ページはこちら。
◇リペアパーツキットの魅力を詳しく紹介した『メンテナンスに便利なリペアパーツキット』も併せてご覧ください。
＜こんな時はお問合せください＞
・一覧表にお使いのポンプが掲載されていない
・製品番号・型式が一致しない
・ポンプの使用年数が長い（互換性の確認が必要ですので、ポンプのシリアル番号をお知らせください。）
チラシ

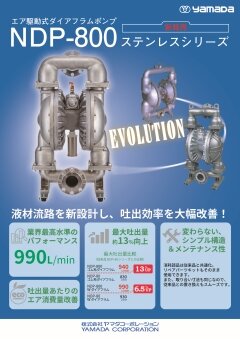

◆ NDP-800シリーズ
